YORK INTERNATIONAL

8

NOTES:

S

 = Recommended Stock Spare Part

1

 = Not shown.  Used for threaded pipe joints

2

= Used to Replace Solenoid Valves for Reduced Steps of Unloading.  See Table 1.

COMPRESSOR

  ITEM NO.

DESCRIPTION

4 CYLINDER

6 CYLINDER

8 CYLINDER

55

VALVE, SUCTION STOP

022-02844-000

022-02844-000

022-02845-000

    VALVE SIZE

3-1/8"

3-1/8"

3-5/8"

56

SCREW, 5/8 HEX CAP (4 REQUIRED)

021-16817-000

021-16817-000

021-16818-000

57

GASKET (2 REQUIRED)

064-47079-000

064-47079-000

064-47204-000

58

VALVE, DISCHARGE STOP

022-01394-000

022-01394-000

022-02844-000

    VALVE SIZE

2-5/8"

2-5/8"

3-1/8"

59

SCREW, 5/8 HEX CAP (4 REQUIRED)

021-16821-000

021-16821-000

021-16817-000

60

GASKET, DISCH VALVE

064-47078-000

064-47078-000

064-47079-000

S

61

SIGHT GLASS, OIL (2 REQUIRED)

026-17581-000

026-17581-000

026-17581-000

62

SEALER, REFRIGERANT PIPE

1

013-02023-000

013-02023-000

013-02023-000

S

63

VALVE, OIL CHARGING

022-01582-000

022-01582-000

022-01582-000

64

CAP, OIL CHARGING VALVE

023-00977-000

023-00977-000

023-00977-000

65

PIPE PLUG, 1/8 HEX SOCKET

023-01970-000

023-01970-000

023-01970-000

    NO. REQUIRED PER COMPRESSOR

1

2

3

66

CRANKCASE HEATER - 120V

025-32938-000

025-32938-000

025-32938-000

- 240V

025-32939-000

025-32939-000

025-32939-000

67

HEAT CONDUCTIVE COMPOUND

013-00898-000

013-00898-000

013-00898-000

68

DRAIN ORIFICE PLUG, 0.022"

064-47349-000

064-47349-000

064-47349-000

    NO. REQUIRED PER COMPRESSOR

1

2

3

69

PIPE PLUG, 1/8 HEX SOCKET

023-01972-000

023-01972-000

023-01972-000

    NO. REQUIRED PER COMPRESSOR

1

2

3

70

SENSOR, OIL TEMP

025-32966-000

025-32966-000

025-32966-000

71

MAGNET (2)

029-22748-000

029-22748-000

029-22748-000

72

COVER PLATE, BLANK

2

064-48187-000

064-48187-000

064-48187-000

73

SEALER, LOCTITE (Use with Item 9)

013-01671-000

013-01671-000

013-01671-000

74

SCREW, 3/8 HEX CAP

021-01458-000

021-01458-000

021-01458-000

75

WASHER

021-01267-000

021-01267-000

021-01267-000

76

SEAL, O-RING, CONDUIT SEAL

028-03292-000

028-03292-000

028-03292-000

    NO. REQUIRED PER COMPRESSOR

SEE TABLE 1

OIL RETURN PIPING, PUMP END:

77

CONNECTOR, BEARING HEAD TO HOUSING

364-49283-000

364-49284-000

364-49285-000

78

CONNECTOR, FLARE

023-18955-000

023-18955-000

023-18955-000

    NO. REQUIRED PER COMPRESSOR

2

1

1

79

ELBOW

NOT REQUIRED

023-18956-000

023-18956-000

OIL RETURN PIPING, MOTOR END:

80

EDUCTOR, OIL RETURN

022-09716-000

022-09716-000

022-09716-000

81

VALVE, CHECK

022-09741-000

022-09741-000

022-09741-000

82

ELBOW

023-00868-000

023-00868-000

023-00868-000

83

SEAL. O-RING

028-13896-000

028-13896-000

028-13896-000

84

CONNECTOR, EDUCTOR TO CHECK VALVE

364-49345-000

364-49345-000

364-49345-000

85

SEALER, REMOVABLE THREAD

013-01678-000

013-01678-000

013-01678-000

86

ELBOW, STREET 1/4 X 1/4

023-01685-000

023-01685-000

023-01685-000

ITEM NUMBER

STEPS OF

38

39

40

51

54W

72

76

UNLOADING

4 Cyl

6 Cyl

8 Cyl

4 Cyl

6 Cyl

8 Cyl

QUANTITY

1

1

1

1

2

2

2

11

0

1

2

1

2

2

2

2

NA

4

4

13

NA

0

1

2

3

3

3

3

NA

NA

6

15

NA

NA

0

3

TABLE 1 –

 PART QUANTITIES FOR VARIOUS STEPS OF UNLOADING

NA = Not Applicable

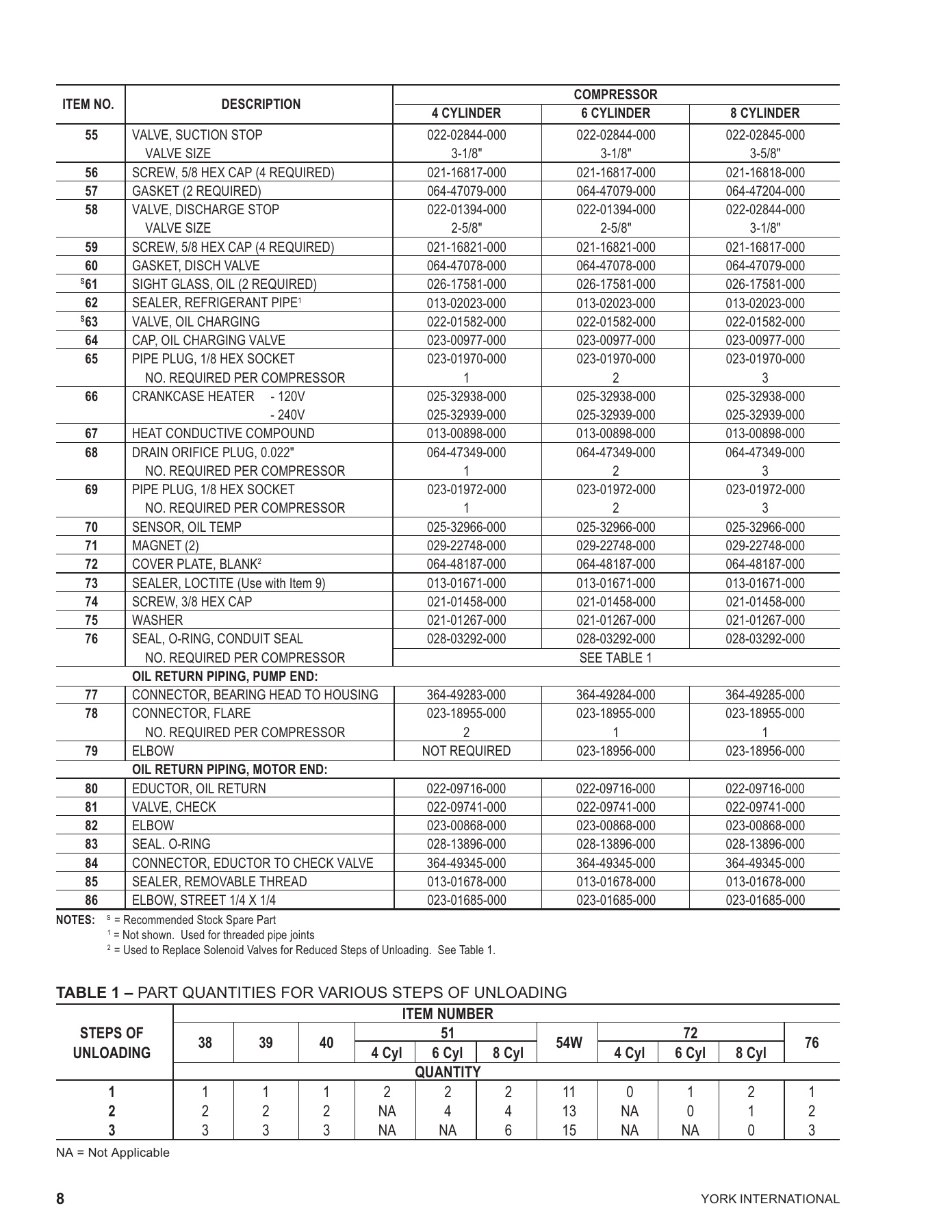

Catalog 180-23-RP5 - Page 0007
