FORM 160.76-RP1

ISSUE DATE: 10/9/2015

JOHNSON CONTROLS

43

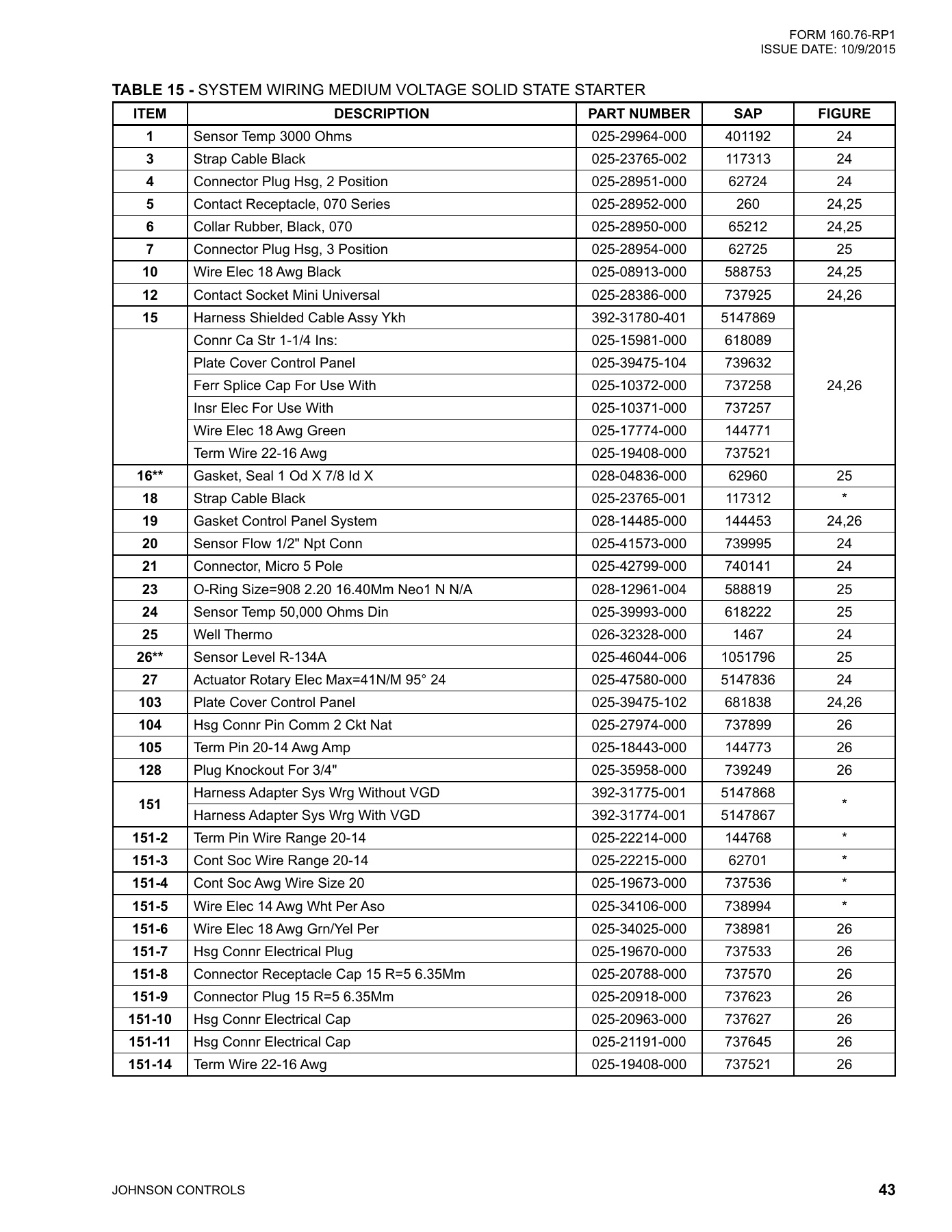

TABLE 15 -

SYSTEM WIRING MEDIUM VOLTAGE SOLID STATE STARTER

ITEM

DESCRIPTION

PART NUMBER

SAP

FIGURE

1

Sensor Temp 3000 Ohms

025-29964-000

401192

24

3

Strap Cable Black

025-23765-002

117313

24

4

Connector Plug Hsg, 2 Position

025-28951-000

62724

24

5

Contact Receptacle, 070 Series

025-28952-000

260

24,25

6

Collar Rubber, Black, 070

025-28950-000

65212

24,25

7

Connector Plug Hsg, 3 Position

025-28954-000

62725

25

10

Wire Elec 18 Awg Black

025-08913-000

588753

24,25

12

Contact Socket Mini Universal

025-28386-000

737925

24,26

15

Harness Shielded Cable Assy Ykh

392-31780-401

5147869

24,26

Connr Ca Str 1-1/4 Ins:

025-15981-000

618089

Plate Cover Control Panel

025-39475-104

739632

Ferr Splice Cap For Use With

025-10372-000

737258

Insr Elec For Use With

025-10371-000

737257

Wire Elec 18 Awg Green

025-17774-000

144771

Term Wire 22-16 Awg

025-19408-000

737521

16**

Gasket, Seal 1 Od X 7/8 Id X

028-04836-000

62960

25

18

Strap Cable Black

025-23765-001

117312

*

19

Gasket Control Panel System

028-14485-000

144453

24,26

20

Sensor Flow 1/2" Npt Conn

025-41573-000

739995

24

21

Connector, Micro 5 Pole

025-42799-000

740141

24

23

O-Ring Size=908 2.20 16.40Mm Neo1 N N/A

028-12961-004

588819

25

24

Sensor Temp 50,000 Ohms Din

025-39993-000

618222

25

25

Well Thermo

026-32328-000

1467

24

26**

Sensor Level R-134A

025-46044-006

1051796

25

27

Actuator Rotary Elec Max=41N/M 95° 24

025-47580-000

5147836

24

103

Plate Cover Control Panel

025-39475-102

681838

24,26

104

Hsg Connr Pin Comm 2 Ckt Nat

025-27974-000

737899

26

105

Term Pin 20-14 Awg Amp

025-18443-000

144773

26

128

Plug Knockout For 3/4"

025-35958-000

739249

26

151

Harness Adapter Sys Wrg Without VGD

392-31775-001

5147868

*

Harness Adapter Sys Wrg With VGD

392-31774-001

5147867

151-2

Term Pin Wire Range 20-14

025-22214-000

144768

*

151-3

Cont Soc Wire Range 20-14

025-22215-000

62701

*

151-4

Cont Soc Awg Wire Size 20

025-19673-000

737536

*

151-5

Wire Elec 14 Awg Wht Per Aso

025-34106-000

738994

*

151-6

Wire Elec 18 Awg Grn/Yel Per

025-34025-000

738981

26

151-7

Hsg Connr Electrical Plug

025-19670-000

737533

26

151-8

Connector Receptacle Cap 15 R=5 6.35Mm

025-20788-000

737570

26

151-9

Connector Plug 15 R=5 6.35Mm

025-20918-000

737623

26

151-10

Hsg Connr Electrical Cap

025-20963-000

737627

26

151-11

Hsg Connr Electrical Cap

025-21191-000

737645

26

151-14

Term Wire 22-16 Awg

025-19408-000

737521

26
