TO INTERNAL
PUMPS
TO BEARINGS
145
MODELS LTD 1 08 AND LTD 120
LINKAGE - EXTERNAL PRV
ELECTRICALLY OPERATED
107
FROM UPPER
SUMP
127
138
83
133
O.P.-H,P.
106
AND S, O. G, CONNECTION
FROM COOLER
145

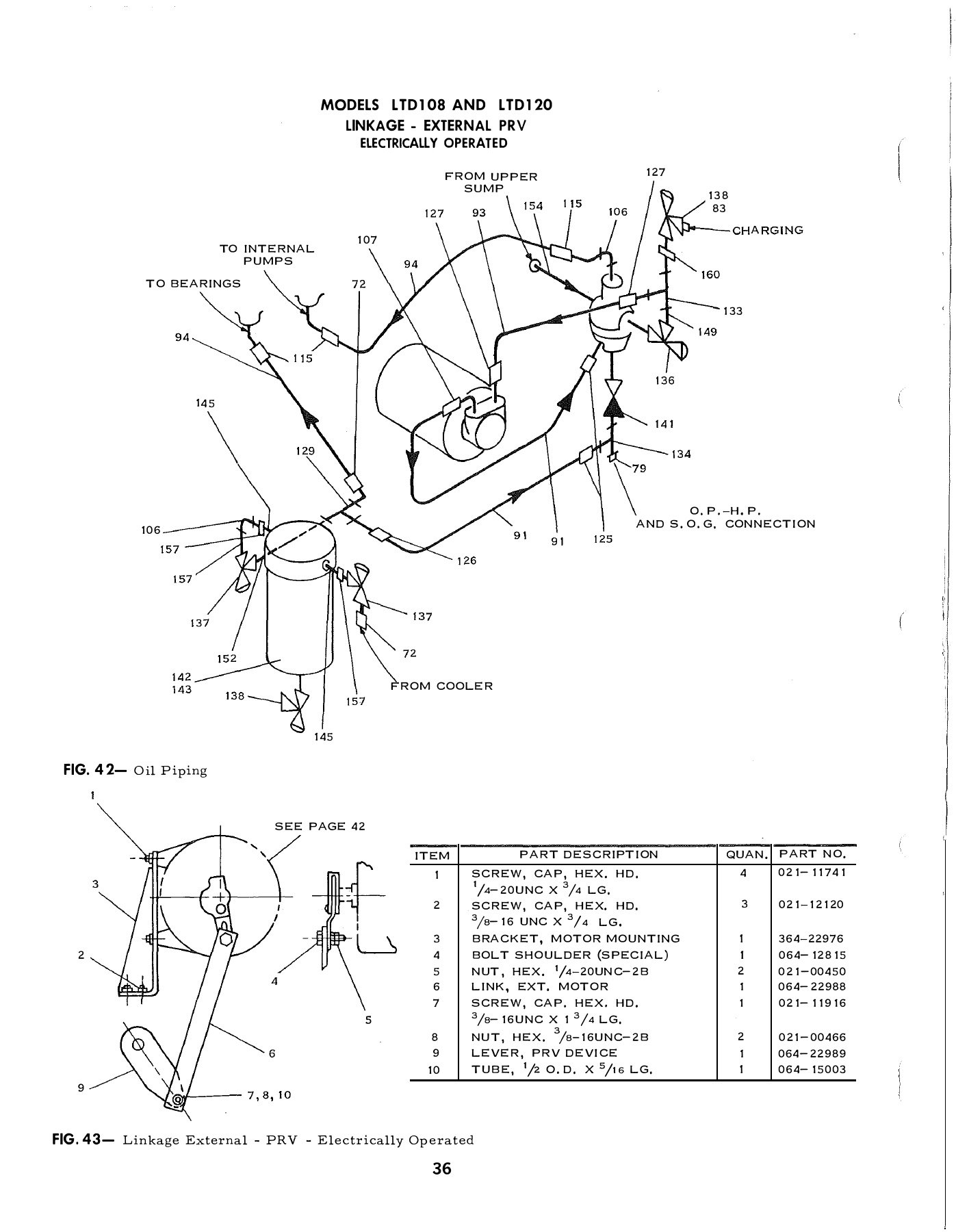

FIG. 4 2-
Oil Piping
SEE PAGE 42
ITEM
PART DESCRIPTION
QUAN. PART NO.
1
SCREW, CAP, HEX. HD,
4
021-11741
1/4-20UNC X 3/4 LG,
2
SCREW, CAP, HEX, HD.
3
021-12120
3/s-16 UNC X
3/4
LG,
2
3
BRACKET, MOTOR MOUNTING
1
364-22976
4
BOLT SHOULDER (SPECIAL)
1
064-12815
5
NUT, HEX. 1/4-20UNC-2B
2
021-00450
6
LINK, EXT. MOTOR
1
064-22988
7
SCREW, CAP, HEX, HD,
1
021-11916
5
3/s-16UNC X 1 3 /4 LG,
8
NUT, HEX, 3/s-16UNC-2B
2
021-00466
9
LEVER, PRV DEVICE
1
064-22989
10
TUBE, 1/2 0, D, X 5/1s LG,
1
064-15003
9
FIG. 43-
Linkage External - PRV - Electrically Operated
36
