ITEM

1

2

3

4

"5

6

7

8

9

10

11

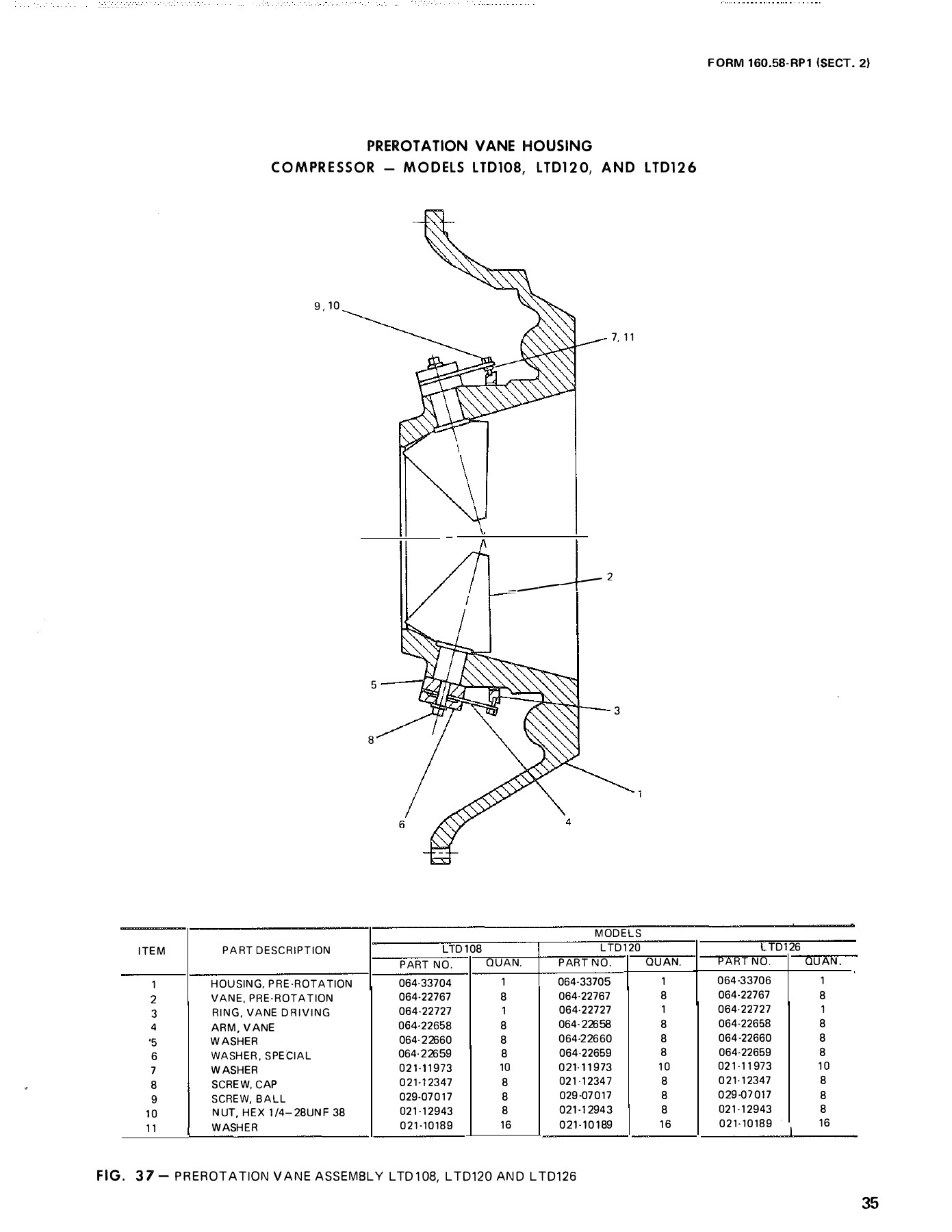

PREl!OTATION  VANE HOUSING

COMPRESSOR  - MODELS  LTD108,  LTD120,  AND  LTD126

9, 10

7, 11

----i-

-

2

5

3

8

MODELS

PART DESCRIPTION

L TD108

LTD120

PART NO.

QUAN.

PART NO.

GUAN.

HOUSING, PRE-ROTATION

064-33704

1

064-33705

1

VANE, PAE-ROTATION

064-22767

8

064-22767

8

RING, VANE DRIVING

064-22727

1

064·22727

1

ARM,VANE

064-22658

8

064-22658

8

WASHER

064-22660

8

064-22660

8

WASHER, SPECIAL

064-22659

8

064-22659

8

WASHER

021-11973

10

021-11973

10

SCREW, CAP

021-12347

8

021-12347

8

SCREW, BALL

029-07017

8

029-07017

8

NUT, HEX 1/4-28UNF 38

021-12943

8

021-12943

8

WASHER

021-10189

16

021-10189

16

FIG.  37-

PREROTATION VANE ASSEMBLY LTD10B, LTD120 AND LTD126

FORM 160.58-RP1  (SECT. 2)

LTD126

PART NO.

QUAN.

064-33706

1

064-22767

8

064-22727

1

064-22658

8

064-22660

8

064-22659

8

021-11973

10

021-12347

8

029-07017

8

021-12943

8

021-10189

16

35
