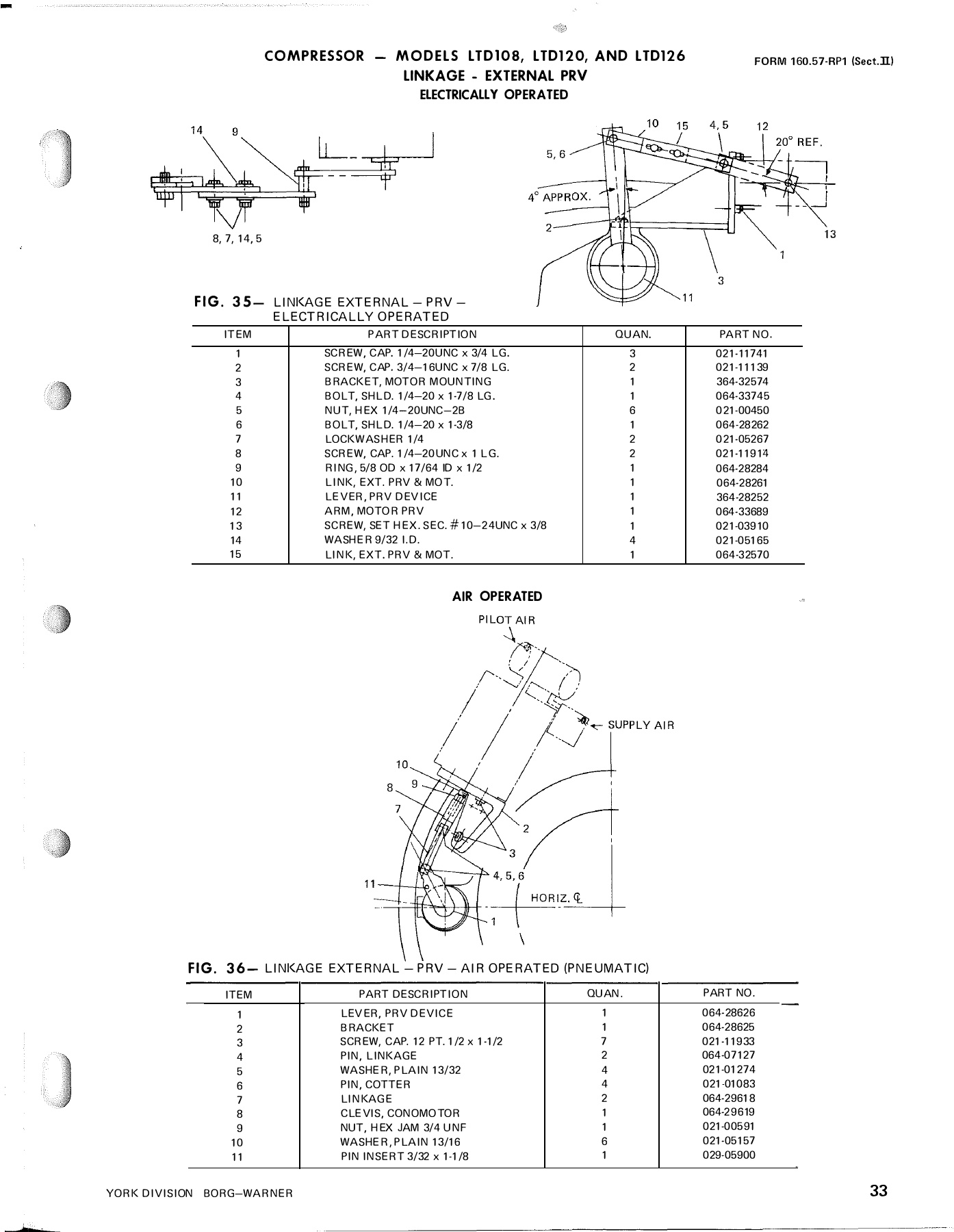

COMPRESSOR  - MODE LS  LTD108,  LTD120,  AND LTD126

LINKAGE  - EXTERNAL PRV

ELECTRICALLY  OPERATED

8, 7, 14, 5

FIG.  3 5-

LINl<AGE EXTERNAL -PRV -

ELECTRICALLY OPERATED

ITEM

PART DESCRIPTION

1

SCREW, CAP. 1/4-20UNC x 3/4 LG.

2

SCREW, CAP. 3/4-16UNC x 7/8 LG.

3

BRACKET, MOTOR MOUNTING

4

BOLT,SHLD.1/4-20x 1-7/8 LG.

5

NUT, HEX 1/4-20UNC-2B

6

BOLT,SHLD.1/4-20x 1-3/8

7

LOCKWASHER 1 /4

8

SCREW, CAP. 1 /4-20UNC x 1 LG.

9

RING, 5/8 OD x 17/64 ID x 1/2

10

LINK,  EXT. PRV & MOT.

11

LEVER, PRV DEVICE

12

ARM, MOTOR PRV

13

SCREW, SET HEX. SEC.# 10-24UNC x 3/8

14

WASHER 9/32 I.D.

15

LINK, EXT. PRV & MOT.

AIR  OPERATED

QUAN.

3
2
1
1
6
1
2
2
1
1
1
1
1
4
1

FIG.  36-

LINl<AGE EXTERNAL - PRV -AIR OPERATED  (PNEUMATIC)

ITEM

PART DESCRIPTION

QUAN.

1

LEVER, PRV DEVICE

1

2

BRACKET

1

3

SCREW, CAP. 12 PT. 1/2 x 1-1/2

7

4

PIN, LINKAGE

2

5

WASHER, PLAIN 13/32

4

6

PIN, COTTER

4

7

LINKAGE

2

8

CLEVIS, CONOMOTOR

1

9

NUT, HEX JAM 3/4 UNF

1

10

WASHER,  PLAIN  13/16

6

11

PIN  INSERT 3/32 x  1-1/8

1

YORK DIVISION  BORG-WARNER

FORM 160.57-RP1

(Sect.Ill

PART NO.

021-11741
021-11139
364-32574
064-33745
021-00450
064-28262
021-05267
021-1191ll
064-28284

064-28261
364-28252
064-33689
021-03910
021-05165
064-32570

PART NO.
064-28626
064-28625
021-11933
064-07127
021-01274
021-01083
064-29618
064-29619
021-00591
021-05157
029-05900

33
