COMPRESSOR  - LTD108,  LTD120,  AND  LTD126

TABLE 4-

VARIABLE PARTS

ITEM

60 & 50 CYCLE

NO.

PART DESCRIPTION

I

LTD108

LTD120

LTD126

PART NO.

QUAN.  PART NO.

QUAN.  PART NO.

QUAN.

1

ROTOR SCROLL

064-22908

1

064-22907

1

064-27577

1

2

PREROTATION VANE ASSEMBLY

364-33707

1

364-33708

1

364-33709

1

3

NOZZLE PLATE BASE

064-22786

1

064-22787

1

064-27580

1

4

RETAINER, NOZZLE BASE PLATE

064-22974

1

064-22963

1

064-27582

1

5

GASKET RETAINER TO NOZZLE BASE PLATE

*064-23002

1

*064-23010

1

*064-23010

1

6

IMPELLER SEAL RING

064-22714

1

064-22715

1

064-27583

1

7

FLAT SPRING WASHER

064-22690

1

064-22661

1

064-27578

1

9

DIFFUSER PLATE

064-22327

1

064-22332

1

064-27576

1

49

OIL SEPARATOR PLATE

064-22869

1

064-22950

1

064-22950

1

50

RING SEAL IMPELLER

064-12378-005

1

064-12378-006

1

064-12378-006

1

51

FLAT SPRING WASHER

064-12438-009

1

064-12438-008

1

064-12438-008

1

52

RETAINING RING, INTERNAL

064-22709

1

064-22711

1

064-22711

1

54

IMPELLER

064-22910

1

064-22909

1

064-27584

1

58

BASE PLATE NOZZLE GASKET

*064-22983

1

*064-23009

1

064-27581

1

*PARTS INCLUDED IN Fl ELD REPLACEMENT  KIT - MODELS L TD108, L TD120 & L TD126 - PART NO. 464-29630

90

66

211

120

76

"D"

61----t

72

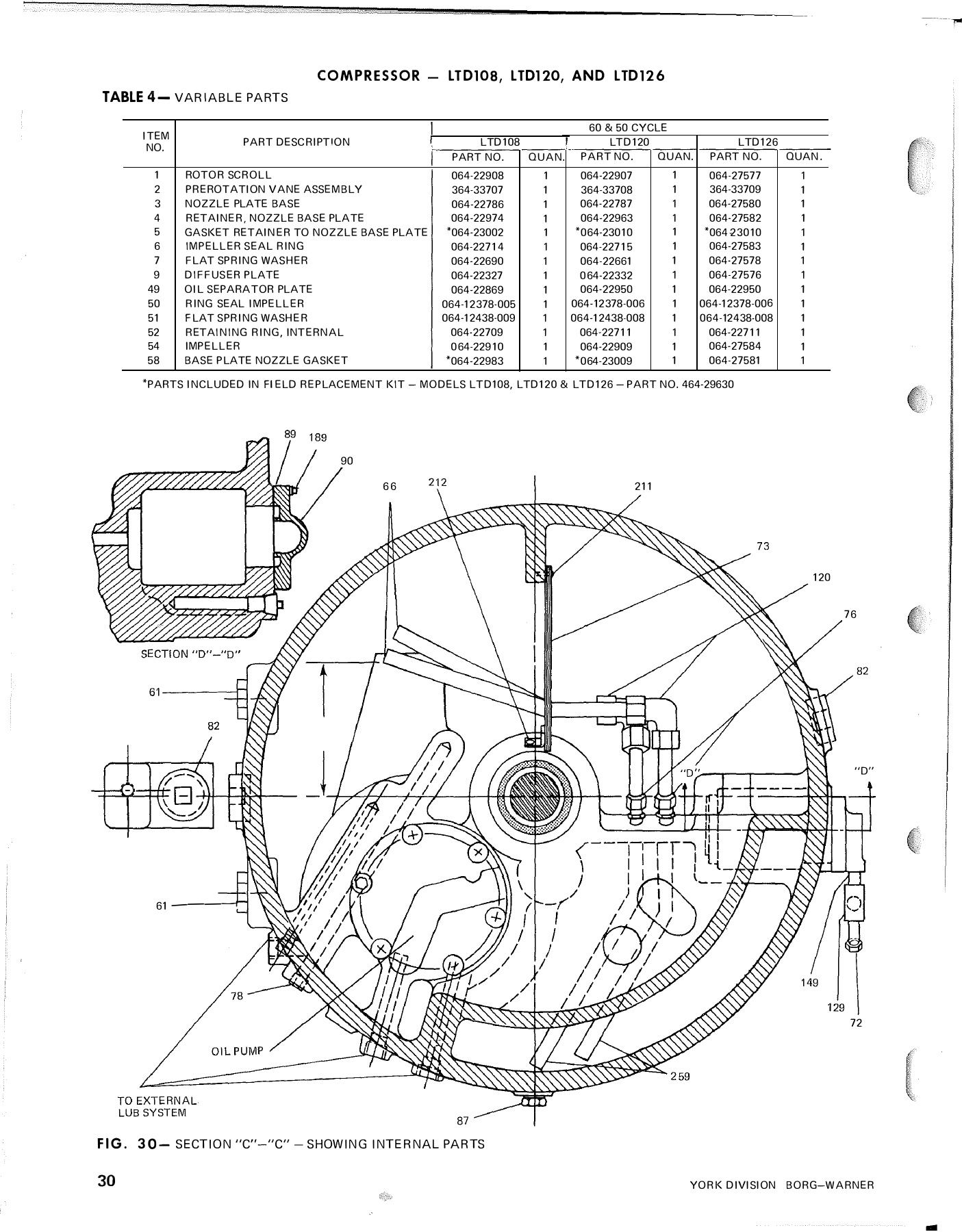

FIG.  30-

SECTION "C"-"C" - SHOWING INTERNAL PARTS

30
