FORM 160.44-RPl  (Sect. 2)

COMPRESSOR - MODELS MTG/LTG 67, 76, 85 AND 95

Prerotation Vane Housing Parts

8

7

4

5

Models

Item

Part Description

MTG & LTG 67

MTG&LTG76

Part No.

Quan.

Part No.

Guan.

1

Housing, Pre-Rotation

064-13486

1

064-13485

1

2

Vane, Pre-Rotation

064-10618

9

064-10618

9

3

Ring, Vane Driving

064-10815

1

064-10815

1

4

Arm, Vane

064-10818

9

064-10818

9

5

Washer

064-10819

9

064-10819

9

6

Washer-Special

064-09289

9

064-09289

9

7

Washer

021-11973

10

021-11973

10

8

Screw, Cap 12 Pt. Hd. 3/8-24 UNF X 2 Lg.

021-11956

9

021-11956

9

9

Screw, Ball

029-07017

9

029-07017

9

10

Nut, Hex, 1/4-28 UNF 33

021-12943

9

021-12943

9

Models

Item

Part Description

MTG & LTG 85

MTG & LTG 95

Part No.

Guan.

Part No.

Quan.

1

Housing, Pre-Rotation

064-13481

1

064-13482

1

2

Vane, Pre-Rotation

064-08822

8

064-08822

8

3

Ring, Vane Driving

064-08813

1

064-08813

1

4

Arm, Vane

064-08814

8

064-08814

8

5

Washer

064-0906

1

8

064-09061

8

6

Washer-Special

064-08815

8

064-08815

8

7

Washer

021-11973

10

021-11973

10

8

Screw, Cap 12 Pt. Hd. 3/8-24 UMF X 2 Lg.

021-11743

8

021-11743

8

9

Screw, Ball

029-07017

8

029-07017

8

10

Nut, f-lex, 1/4-28 UNF 33

021-12943

8

021-12943

8

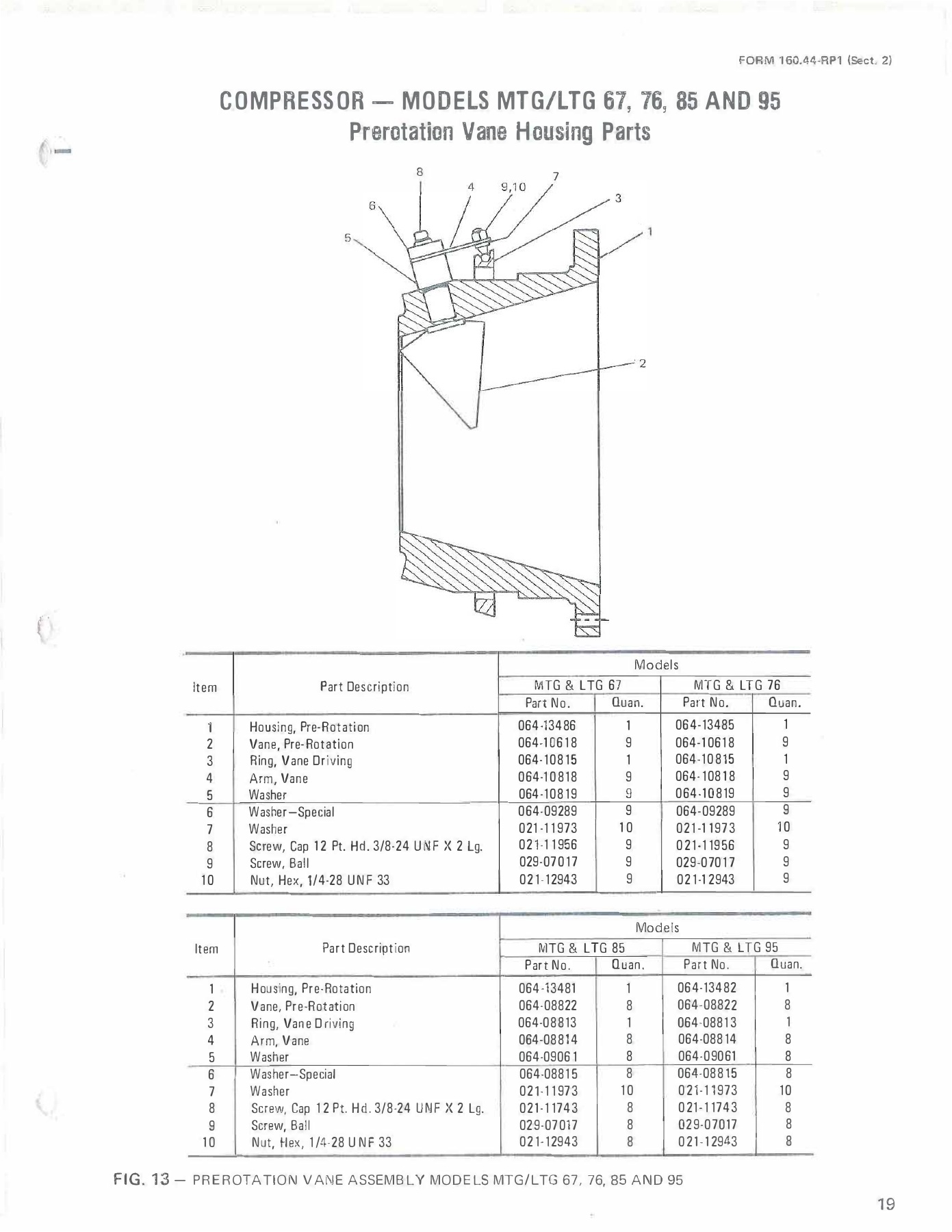

FIG.  13

- PRE ROTATION  VANE ASSEMBLY MODELS MTG/LTG 67, 76, 85 AND 95
