25

Item

Description

Part No.

No.

Item

Description

Part No.

No.

1  Coil, Cond. No. 1

363-59847

18  Header, Inlet  (Circuit No.

1)

363-34062

2  Coil, Cond. No. 2

363-59848

19  Valve, Liquid Stop

022-02992

3  Coil, Cond,No. 3

363-59849

20  Dehydrator

026-14777009

4  Coil, Cond. No. 4

363-59850

21  Valve, Solenoid (Circuit No. 11

025-17556

5  Coil, Cond. No. 5

363-59851

22

Valve, Solenoid (Circuit No. 21

025-17464

6  Coil, Cond. No. 6

363-59852

23

Indicator, Moisture

026-15305

7  Header, Rear R.H. (Circuit No. 1)

363-33954

8  Header, Rear L.H/(Circuit No. 21

363-33956

9  Header, Outlet  (Circuit No. 11

363-34068

24  Valve, Thermal Expansion  (Circuit No. 11  025-17119

25  Valve, Thermal Expansion  (Circuit No. 21  025-17117

26  Valve  Suction Stop (20 Ton Comar.)

022-03727003

10  Header, Outlet  (Circuit No. 21

363-34070

11  Conn., Discharge (20 Ton Compr.)

063-34076

12  Conn., Discharge (30 Ton Compr.)

063-34078

13  Header, Disch. (Circuit No.

1)

366-37606

14  Header, Outlet  (Circuit No.

1)

363-34066

15  Header, Discharge (Circuit No. 21

366-37607

16  Header, Outlet (Circuit No. 21

363-34064

17  Header, Inlet  (Circuit No. 21

363-,34059

27

Gasket, Suction Stop Valve

028-00540

28  Valve, Discharge Stop  (20 Ton Compr.)

022-03422

29  Gasket, Discharge Stop Valve

065-23141

30  Valve, Suction Stop (30 Ton Compr.)

022-01393

31  Gasket, Suction Stop Valve

028-00864

32  Valve, Discharge Stop  (30 Ton Compr.l  022-03727002

33  Gasket, Discharge Stop Valve

066-67946

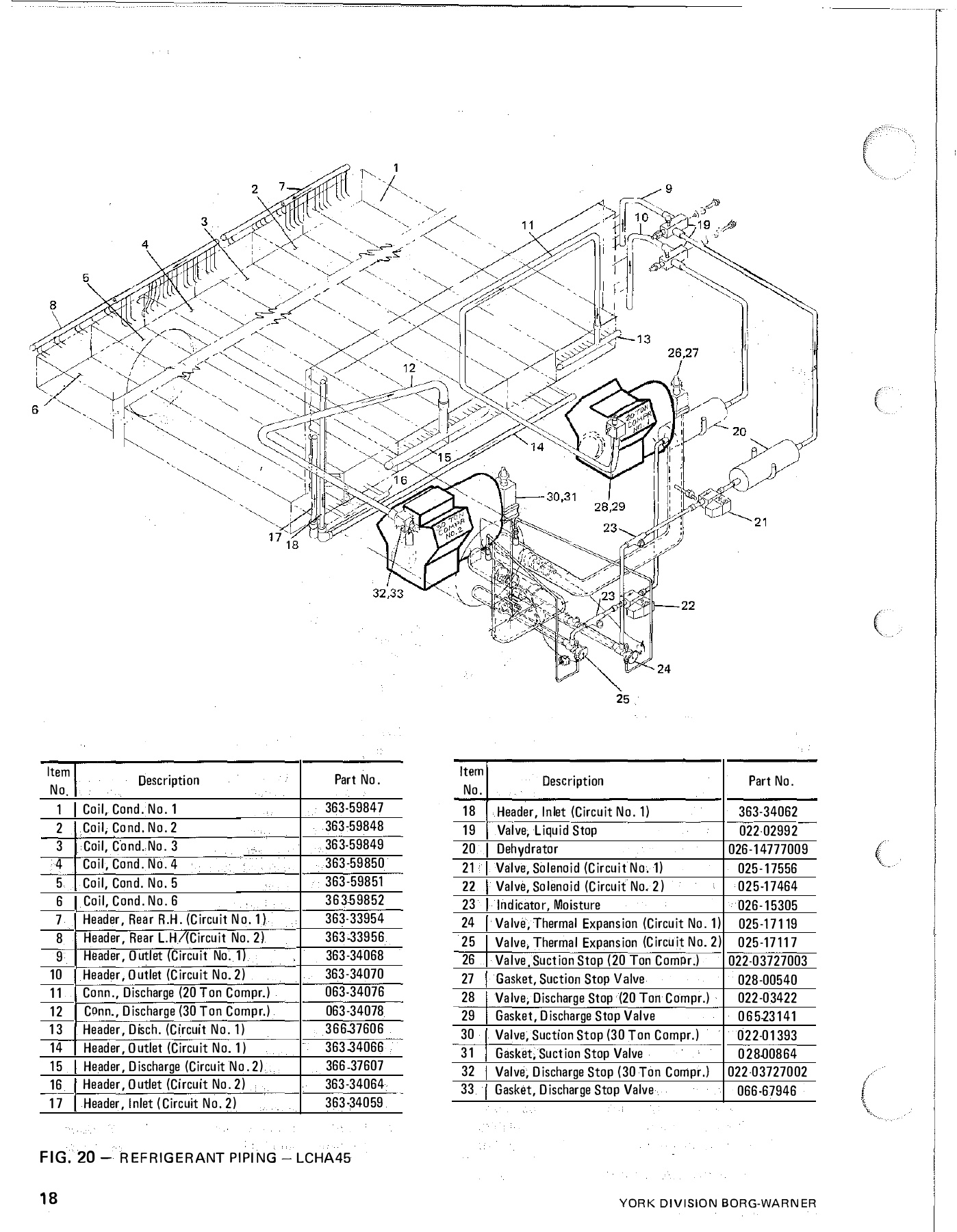

FIG. 20

- REFRIGERANT PIPING - LCHA45

18

YORK  DIVISION BORG-WARNER

Catalog 150-40-RP1-1 - Page 0017
