yoRk iNteRNAtioNAl

16

FoRm 180.30-Rpstl

 1.  Remove the wire harness from the sensor and the

sensor from the well.

 2.  Loosen the cable clamp nut.
 3.  Apply a thin coating of heat conductive compound

(YORK Part No. 013-00898-000) to the sensing

zone of the replacement sensor element.

tight, and then wrench lightly while pushing the

sensor toward the bottom of the well. Ensure that the

sensing zone of the sensor element lightly contacts

the bottom of the well. Inadequate sensor to well

contact will give false readings.

 5.  Hand tighten the cable clamp nut. Connect sensor

plug to proper wire harness.

oil strainer

The compressor oil strainer tube is rolled into a hole

in the compressor housing and therefore is not readily

removable in the field. However, it can be replaced.

Refrigerant must be recovered, pressure relieved and oil

drained before removing and replacing the oil strainer.

Remove the .375-18 NPT pipe plug located to the left of

the heater well. Drive the oil strainer from the housing

using a 1/2” drift pin. (Loctite retaining compound 675

seals housing/tubing interface).

Thoroughly clean and remove oil from hole and pipe

threads in housing.

crankcase oil heater / oil temp sensor

The crankcase heater is located on the oil pump end of

the compressor. The heater is located within a well in

the compressor housing. It is not in direct contact with

the refrigerant or oil. To replace the heater, remove the

conduit and the heater wires from the terminal box. Pull

the heater from the compressor (See Fig. 20). It may be

necessary to remove all or part of the defective heater

with a Ø .626 - .637 inch (16 mm) drill bit. If so, use ex-

treme care to avoid damaging the well in the housing.

When installing the new heater, coat it with heat conduc-

tive compound (YORK Part No. 013-00898).

The oil temp sensor is in a well, on the side of the com-

pressor.

DO nOT rEmOvE ThE WEll!

Apply retaining compound (YORK Part No. 013-01752,

Loctite 675) to clean surface of tube of replacement

strainer that engages housing and insert tube into hous-

ing.  MAKE  CERTAIN TUBE  DOES  NOT  BLOCK

VERTICAL OIL HOLE IN HOUSING. Roll copper

tube into housing to tighten.

Clean pipe plug with an approved safety solvent (YORK

Part  No.  013-02899,  Loctite  7070). Apply  primer

(YORK Part No. 013-01753, Loctite N7469) and allow

to dry. Apply thread sealant (YORK Part No. 013-02023,

Loctite 565) to pipe plug and reinsert/tighten pipe plug

in housing.

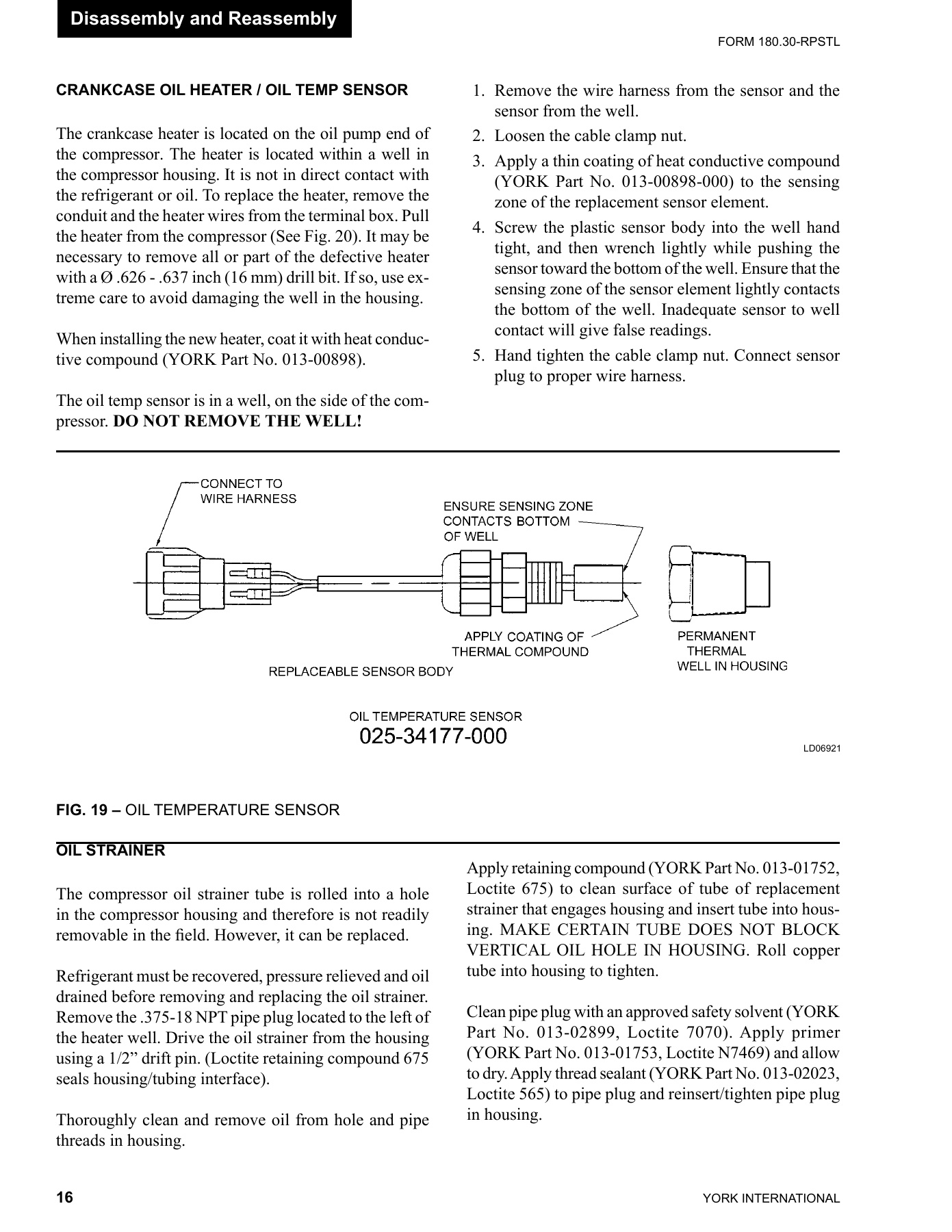

fig. 19 –

oil tempeRAtURe seNsoR

lD06921

disassembly and reassembly
