HEAT RECOVERY
CONDENSER
COOLING
CONDENSER

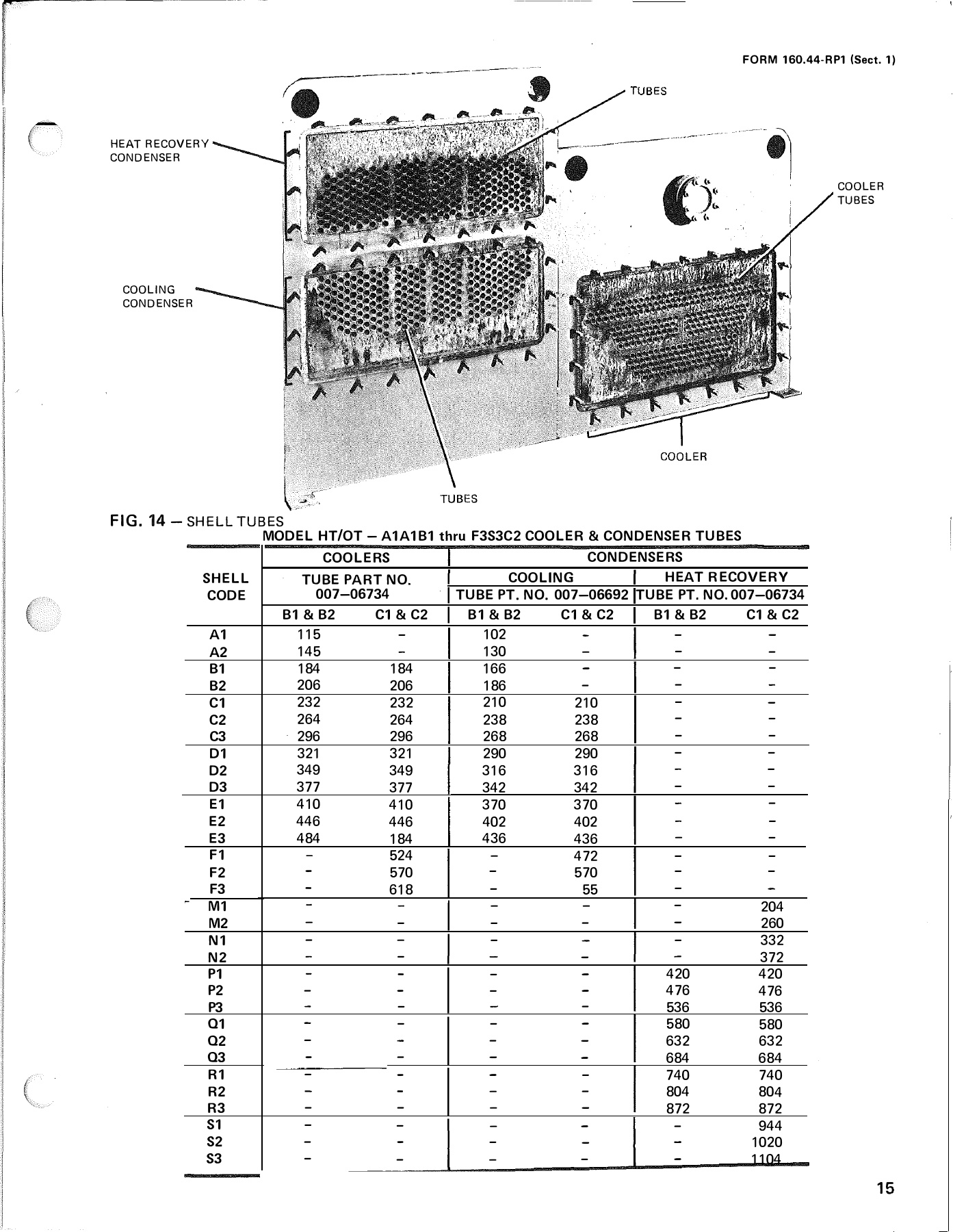

FIG. 14 -
SHELL TUBES
FORM 160.44-RP1 (Sect. 1)
COOLER
TUBES
MODEL HT/OT - A1A1B1 thru F3S3C2 COOLER & CONDENSER TUBES
COOLERS
CONDENSERS
SHELL
TUBE PART NO.
COOLING
HEAT RECOVERY
CODE
007-06734
TUBE PT. NO. 007-06692 TUBE PT. NO. 007-06734
B1 & B2
C1 & C2
B1 & B2
C1 & C2
B1 & B2
C1 & C2
A1
115
-
102
-
-
-
A2
145
-
130
-
-
-
B1
184
184
166
-
-
-
B2
206
206
186
-
-
-
C1
232
232
210
210
-
-
C2
264
264
238
238
-
-
C3
296
296
268
268
-
-
D1
321
321
290
290
-
-
D2
349
349
316
316
-
-
D3
377
377
342
342
-
-
E1
410
410
370
370
-
-
E2
446
446
402
402
-
-
E3
484
184
436
436
-
-
F1
-
524
-
472
-
-
F2
-
570
-
570
-
-
F3
-
618
-
55
-
-
M1
-
-
-
-
-
204
M2
-
-
-
-
-
260
N1
-
-
-
-
-
332
N2
-
-
-
-
-
372
P1
-
-
-
-
420
420
P2
-
-
-
-
476
476
P3
-
-
-
-
536
536
01
-
-
-
-
580
580
02
-
-
-
-
632
632
03
-
-
-
-
684
684
R1
-
-
-
-
740
740
R2
-
-
-
-
804
804
R3
-
-
-
-
872
872
S1
-
-
-
-
-
944
S2
-
-
-
-
-
1020
S3
-
-
-
-
-
1104
15
