FORM  160.58-RP (SECT.  21

MODELS LTD53

.

ANO  LTD59

LINKAGE  - EXTERNAL PRV

ELECTRICALLY OPERATED

FIG.

7-

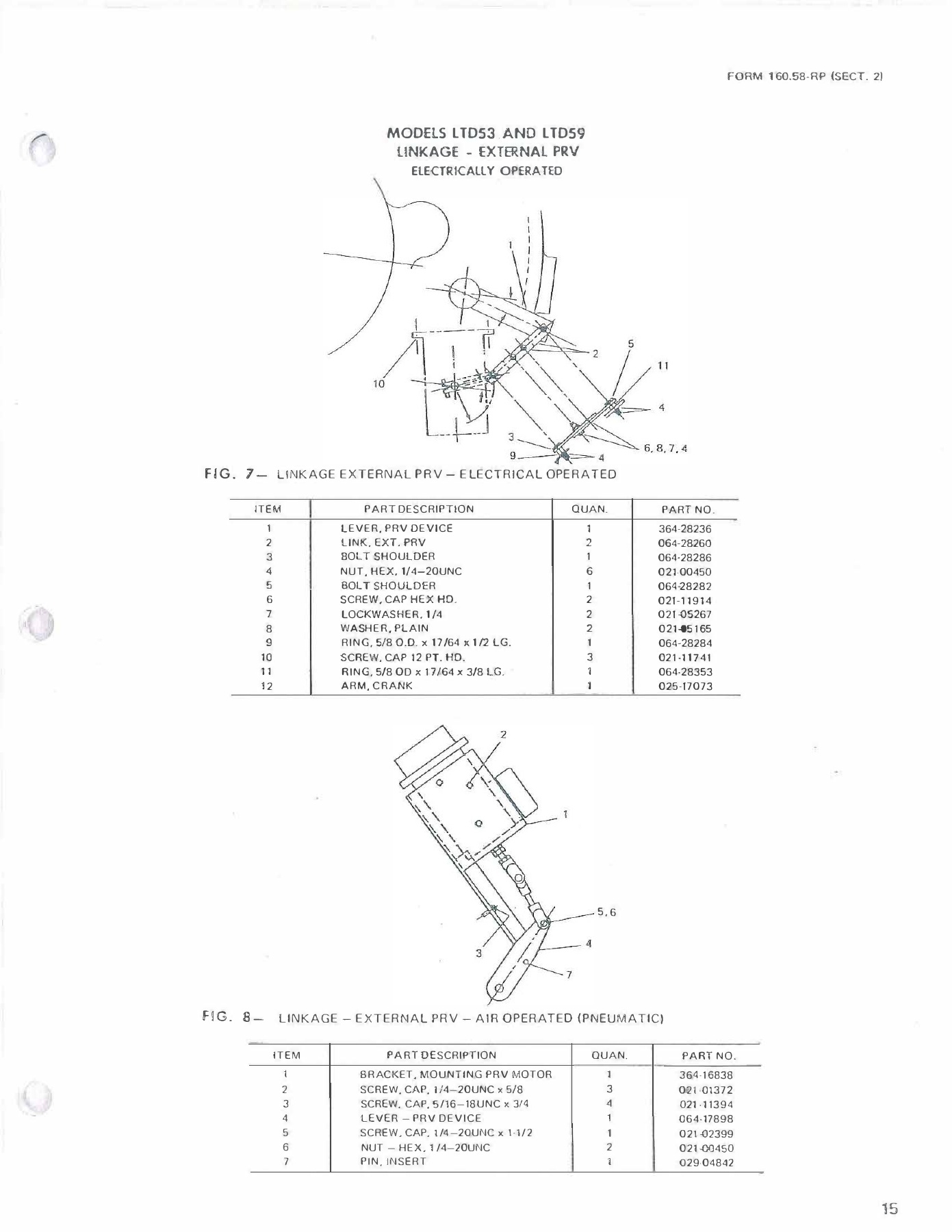

LINKAGE EXTERNAL PRV - ELECTRICAL OPERATED

ITEM

PART DESCRIPTION

QUAN.

1

LEVER, PAV DEVICE

1

2

LINK. EXT. PAV

2

3

BOLT  SHOULDER

1

4

NUT. HEX. 1/4-20UNC

6

5

BOLT SHOULDER

1

6

SCREW, CAP HEX HO.

2

7

LOCKWASHER, 1/4

2

8

WASHER, PLAIN

2

9

RING,5/80.0. x 17/64 x 1/2 LG.

1

10

SCREW, CAP 12  PT. HO.

3

11

RING, 5/8 OD x 17/64 x 3/8 LG.

1

12

ARM.CRANK

1

5,6

PART NO.

364-28236

064-28260

064-28286

021-00450

064-28282

021-11914

021-05267

021-05165

064-28284
021-11741

064-28353

025-17073

FIG.  8-

LINKAGE -EXTERNAL PRV -AIR OPERATED (PNEUMATIC)

ITEM

PART DESCRIPTION

QUAN.

PART NO.

1

BRACKET, MOUNTING PAV MOTOR

1

364-16838

2

SCREW. CAP.  l/4-20UNC x 5/8

3

021-01372

3

SCREW. CAP, 5/16-18UNC x 314

4

021 -11394

4

LEVER - PAV DEVICE

1

064-17898

5

SCREW. CAP,  l/4-20UNC x 1-1/2

1

021-02399

6

NUT - HEX,

1

/4-20UNC

2

021-00450

7

PIN, INSERT

1

029-04842
