PRV MOTOR

(See  Page  1 0)

��

--i-------+---+--+-::14-

10

11

12

Item

10

11

12

13

14

15

Description

Guan.

Part No.

Bracket, Mounting P.R.V. Motor

064-39185

Lever, P.R.V. External

364-28252

Link, External P.R.V. Motor

064-39186

Link, External P.R.V. Motor

064-28237

Lever, P.R.V. Motor

064-39187

Screw, Cap 12 Pt. Hd. 3/8-16 X 1-1/8 Lg.

021-11148

Screw, Cap Hex. Hd. 1/4-20 X 1 Lg.

021-11914

Bolt, Shoulder 1 /4-20 X 1-5/8 Lg.

064-28286.

Screw, Set Hex. Soc. #10-24 X 3/8 Lg.

021-03910

Bolt, Shoulder 1 /4-20 X 1-3/8 Lg.

064-28262

Nut, Hex 1/4-20 UNC

021-00450

Washer, Plain 9/32 I.D.

021-05165

Lock washer, Spring 1 /4

021-05267

Ring, Fill

064-29258

Sealer, Grade CV

.010  013-01678

NOTE: VIEW SHOWING LINKAGE IN CLOSED POSITION.

VANES MUST BE  FULLY CLOSED WHEN MOTOR IS AT ITS

CCW STOP (FACING CRANK ARM END) POSITION. VANE

MUST TRAVEL TO OPEN OR BEYOND AT THE EXTREME

CW MOTOR POSITION.

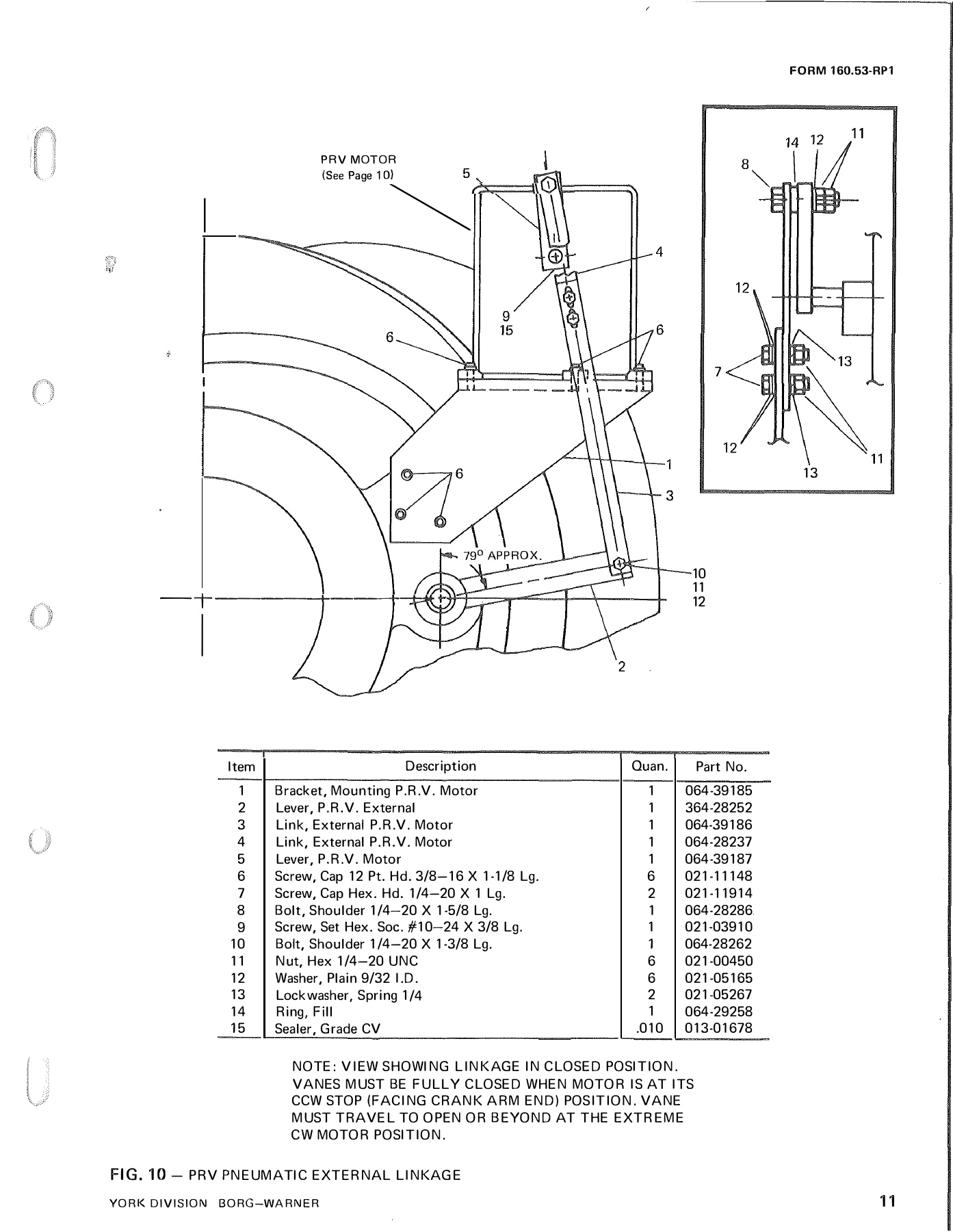

FIG. 10 -

PRV  PNEUMATIC EXTERNAL LINKAGE

YORK DIVISION  BORG-WARNER

FORM 160.53-RP1

13

11

Catalog 160-53-RP1-SECT-2 - Page 0011
