PILOT AIR

5

Item

Description

1

Cot. Pin 3/32 Dia. X 3/4  Lg.

2

Screw Cap 12 Pt. Hd. 3/8-16 UNC-3A X 1-3/8 Lg.

3

Screw Cap 12 Pt. Hd. 3/8-16 UNC X 3A X 1-1/4 Lg.

4

Bracket, Mounting

5

Lever

6

Clevis

7

Link

8

Pin 3/8 Dia. X 1-1/2 Lg.

9

Washer, 13/32 I.D. X 13/16 O.D.

10

Pin Insert 3/32 Dia. X 1-1/8 Lg.

11

Nut, Hex, Hea_vy 5/8-18UN F

FIG.

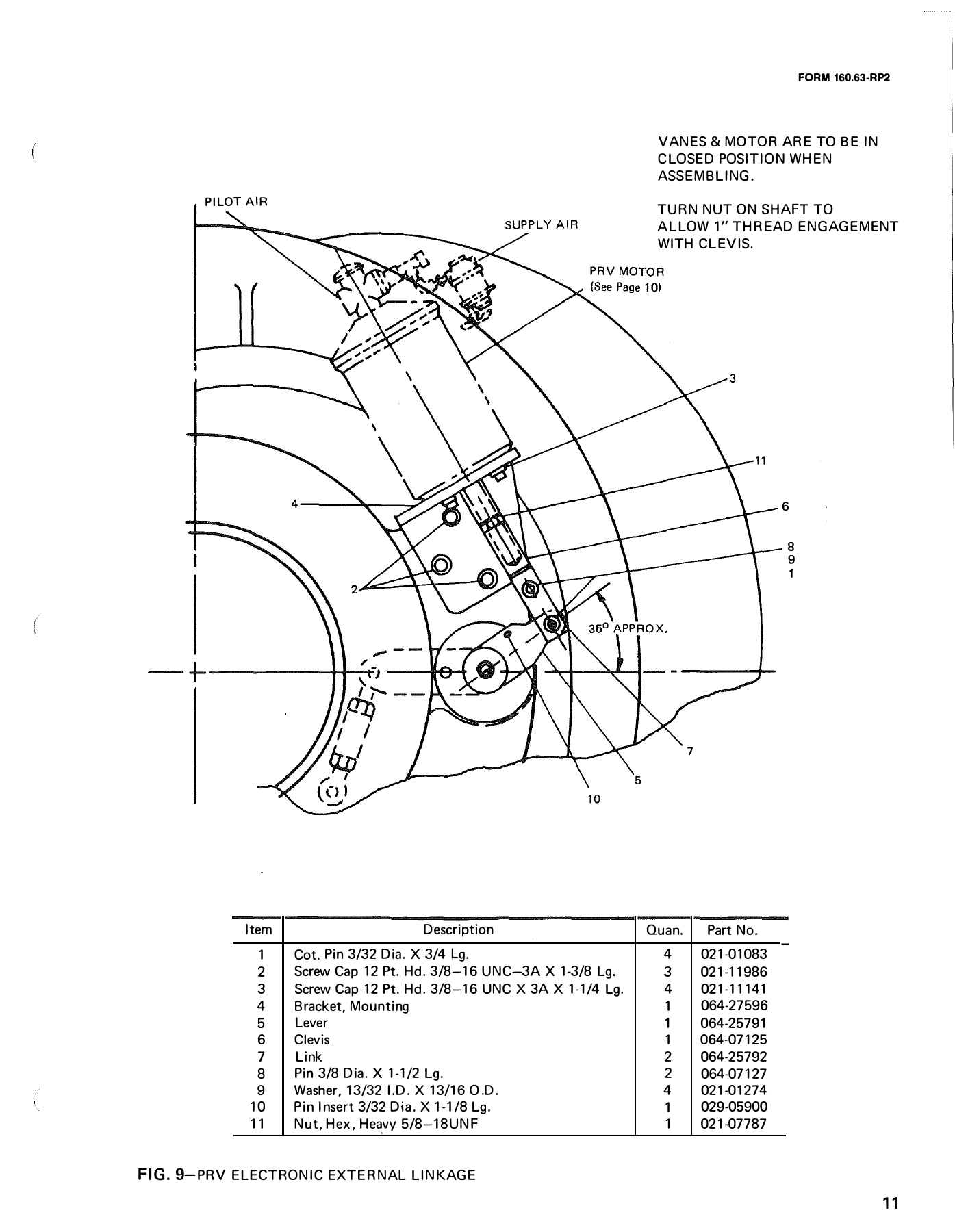

9-PRV  ELECTRONIC EXTERNAL LINKAGE

FORM  160.63-RP2

VANES & MOTOR ARE TO BE IN

CLOSED POSITION WHEN
ASSEMBLING.

TURN NUT ON SHAFT TO
ALLOW 1"THREAD ENGAGEMENT
WITH CLEVIS.

Quan.

4
3
4
1

1

1
2

2

4

1

1

Part No.

021-01083
021-11986
021-11141

064-27596
064-25791

064-07125
064-25792

064-07127

021-01274

029-05900

021-07787

6

8

9

1

11
