FORM 180.23-RP4
YORK INTERNATIONAL
9

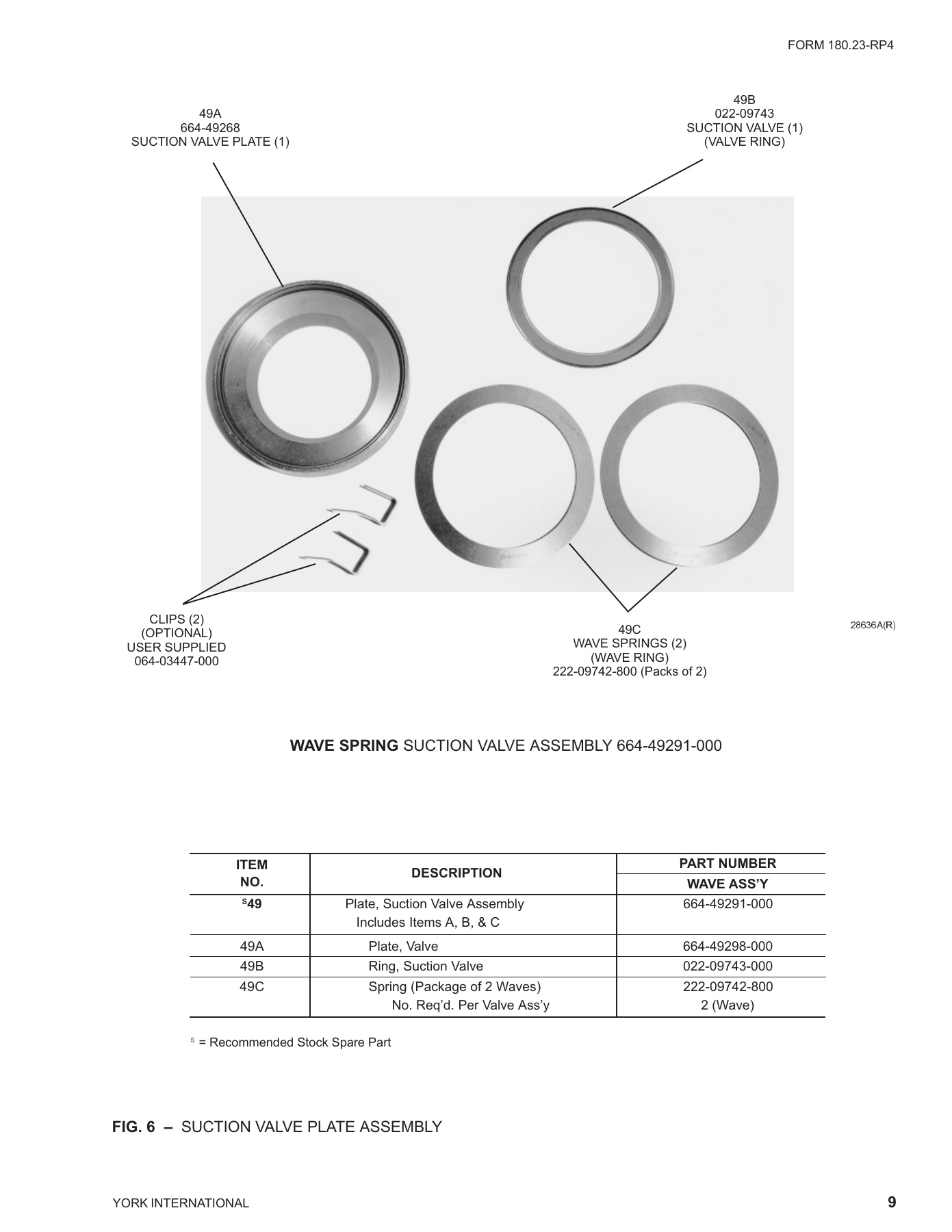

WAVE SPRING
SUCTION VALVE ASSEMBLY 664-49291-000
FIG. 6
SUCTION VALVE PLATE ASSEMBLY
ITEM
DESCRIPTION
PART NUMBER
NO.
WAVE ASSY
S
49
Plate, Suction Valve Assembly
664-49291-000
Includes Items A, B, & C
49A
Plate, Valve
664-49298-000
49B
Ring, Suction Valve
022-09743-000
49C
Spring (Package of 2 Waves)
222-09742-800
No. Reqd. Per Valve Assy
2 (Wave)
S
= Recommended Stock Spare Part
28636A(R)
49A
664-49268
SUCTION VALVE PLATE (1)
49B
022-09743
SUCTION VALVE (1)
(VALVE RING)
CLIPS (2)
(OPTIONAL)
USER SUPPLIED
064-03447-000
49C
WAVE SPRINGS (2)
(WAVE RING)
222-09742-800 (Packs of 2)
