ITEM

45

46

47

ITEM

49

FORM 160.44-RP1.4

3 PHASE VOLTMETER & SWITCH (OPTIONAL EQUIPMENT)

PART NUMBERS

DESCRIPTION

FIG.

QUAN.

SSS7, 9

14 · 17A

SSS7, 9

14 - 46A

SSS7, 9

14- 58A

SSS7, 9

14 · 28A

SSS7, 9

14 • 50A

371-00326-002

371-00326-003

371-00326-004

Switch

1 & 2

024-18576

024-18576

024-18576

Meter, Volt

1&2

025-20963

025-20954

025-20955

Control Meter

1&2

031-00021-001

031-00021-002

INDICATOR ELAPSED TIME INDICATOR  (OPTIONAL EQUIPMENT)

DESCRIPTION

FIG.

QUAN.

60Hz

371-00316-002

Indicator - Elapsed Time

1&2

325-20933-001

SERVICE BULLETINS

WIRING HARNESS, PART NO. 471-00914-000

TO BE USED WHEN REPLACING

GATE DRIVER BOARD PART NO. 031-00222-000 WITH A

REPLACEMENT BOARD 031-00585-002

(See page 2)

50Hz

371-00316-003
025-20933-002

York Service has arranged to make available the above subject harness which allows the Part No. 031-00585-002 Gate Driver

Board to be installed in place of the Part No. 031-00222-000 Gate Driver Board which was manufactured by Vectrol and is no

longer available as a new part. The reason for this change is that over the past year many York Service Districts have purchased

the reworked Vectrol boards, but have failed to return the defective "core" boards in exchange. The result is that we are now out

of stock on the repaired boards. We regret that substitution of the board along with the above harness will be considerably more

costly.
Also, a word of caution. The adapter harness may be easily mis-wired. There is no possible way to make installation of this

harness to be a foolproof installation. Be certain to trace-out all wires before applying power. Reversal of just two wires can

cause the starter to burn up. Please be careful!

Solid State Starter Dual Scale Ammeters

(See page 4)

Monoshell compressor solid state starters and dual shell compressor solid state starters (Style A) are supplied with single scale

ammeters as follows:

SSS Model

7E

9E

14E

Ammeter

700A

1400A

1400A

This has presented a problem in isolated cases. Specifically, the poor gradient resolution at the lower end of the scale prevents

accurate current readings when the chiller is running at light loads.

If you have this situation at your jobsite and are receiving complaints from your customer, you may order the ammeter and switch

that will be used on the new "B" style solid state starter to be released in the near future. This ammeter has a dual scale. The

desired scale is selected by a pushbutton located in the ammeter switch assembly. Further, the ammeter and switch are directly

interchangeable with the existing components. The following are the required parts:

SSS Model

7E

9E

14E

Ammeter

025-23910-001 (350A/700A)

025-23910-002(700A/1400A)

025-23910-002(700A/1400A)

Switch

024-22531

Resistor

031-00741

The required wiring info is included in Form 160.45-PA2.3A (Codepak liquid chillers wiring diagram, style B solid state starter).

The resistor should be installed on the ammeter switch between terminals #8 and #2.
This retrofit should be performed only where required. It is not intended to be a wholesale change-out of parts. Per Mr. Fred Ziffer

(Manager, EM Product Services) the cost of the involved labor will be paid by the District Service office and/ or customer. The

cost of the required parts will be paid by the warranty account (via "SD" form).

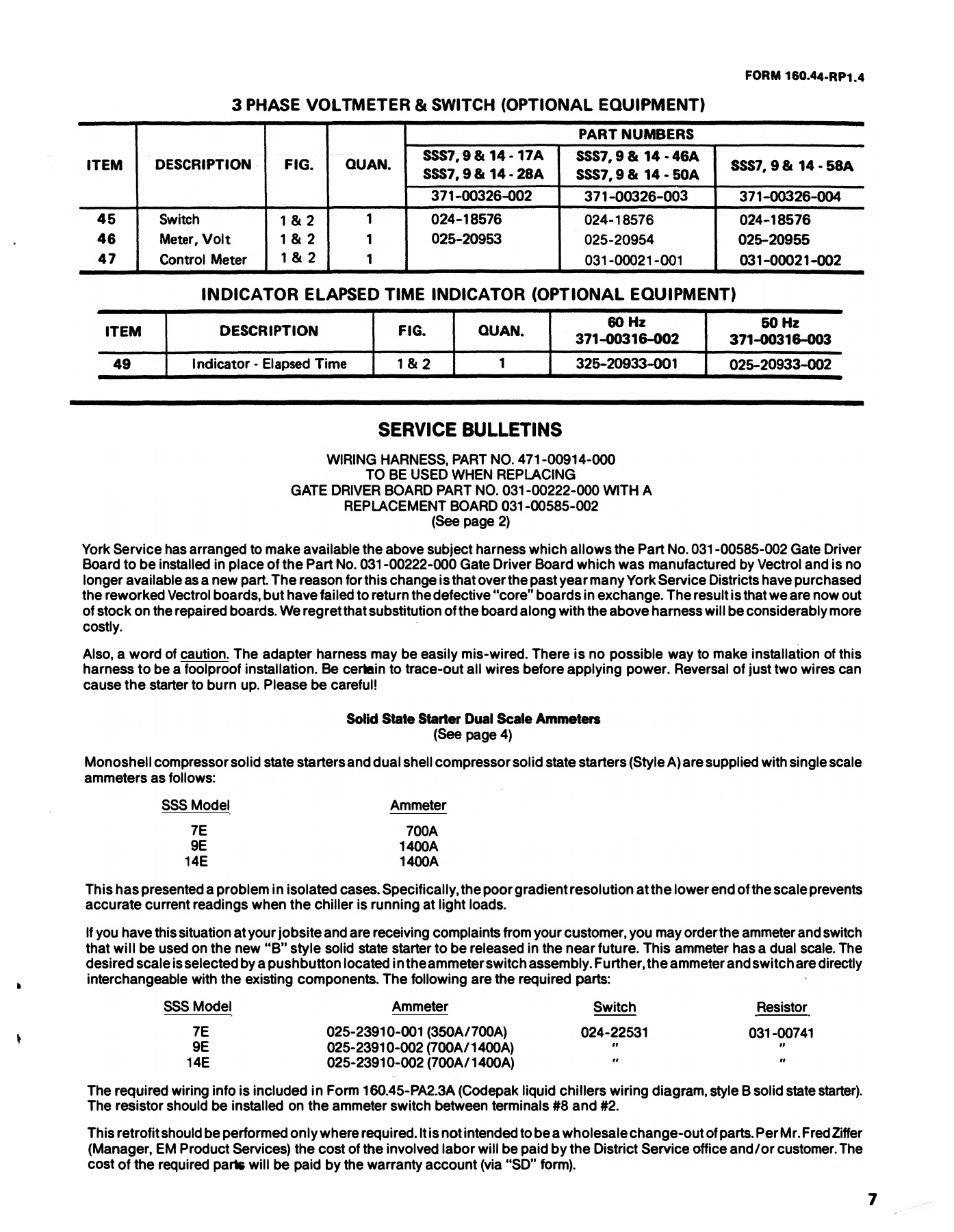

Catalog 160-44-RP1-4 - Page 0006
