JOHNSON CONTROLS

6

FORM 160.82-RP1

ISSUE DATE: 8/12/2016

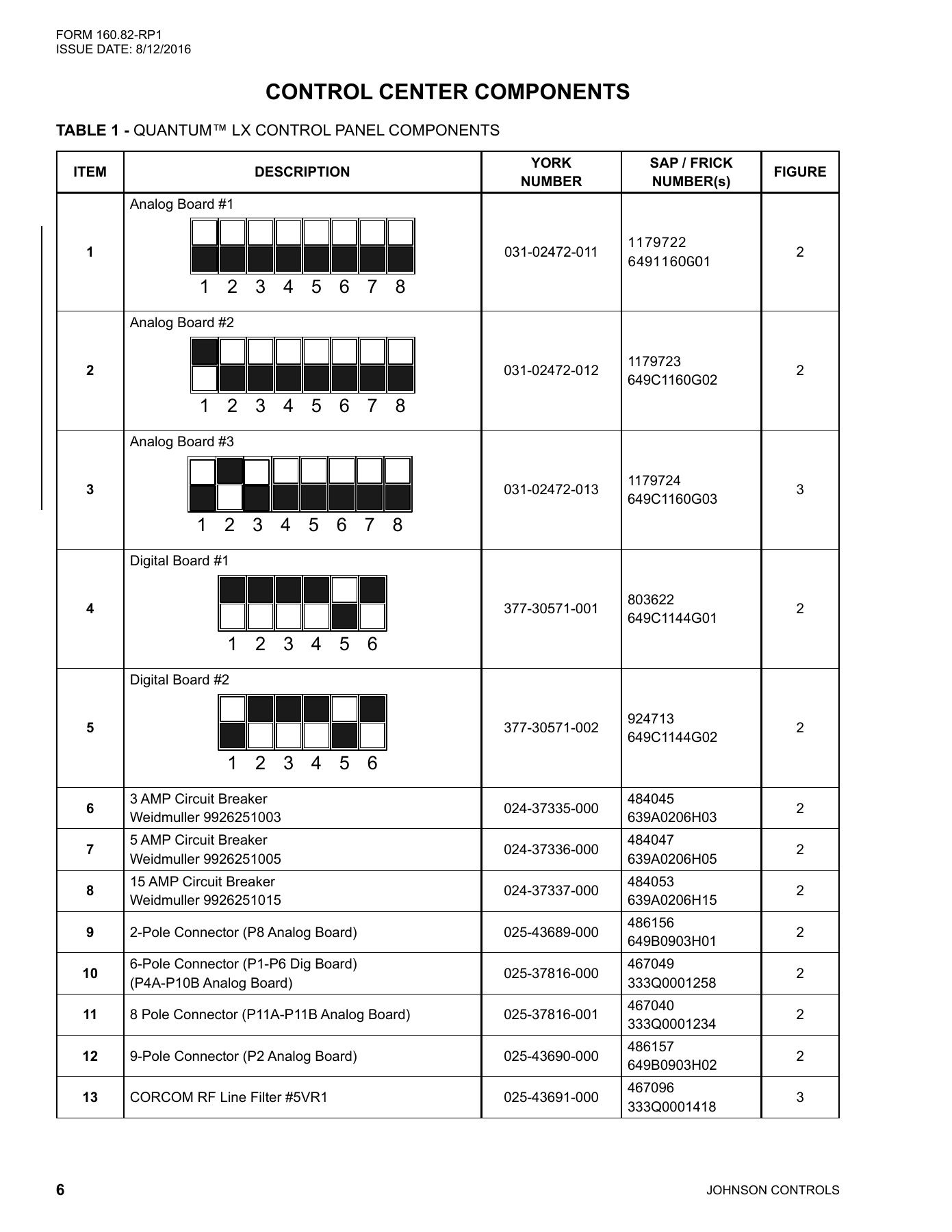

TABLE 1 -

QUANTUM™ LX CONTROL PANEL COMPONENTS

ITEM

DESCRIPTION

YORK

NUMBER

SAP / FRICK

NUMBER(s)

FIGURE

1

Analog Board #1

1 2 3 4 5 6 7 8

031-02472-011

1179722
649116OGO1

2

2

Analog Board #2

1 2 3 4 5 6 7 8

031-02472-012

1179723
649C1160G02

2

3

Analog Board #3

1 2 3 4 5 6 7 8

031-02472-013

1179724
649C1160G03

3

4

Digital Board #1

1 2 3 4 5 6

377-30571-001

803622
649C1144G01

2

5

Digital Board #2

1 2 3 4 5 6

377-30571-002

924713
649C1144G02

2

6

3 AMP Circuit Breaker
Weidmuller 9926251003

024-37335-000

484045
639A0206H03

2

7

5 AMP Circuit Breaker
Weidmuller 9926251005

024-37336-000

484047
639A0206H05

2

8

15 AMP Circuit Breaker
Weidmuller 9926251015

024-37337-000

484053
639A0206H15

2

9

2-Pole Connector (P8 Analog Board)

025-43689-000

486156
649B0903H01

2

10

6-Pole Connector (P1-P6 Dig Board)
(P4A-P10B Analog Board)

025-37816-000

467049
333Q0001258

2

11

8 Pole Connector (P11A-P11B Analog Board)

025-37816-001

467040
333Q0001234

2

12

9-Pole Connector (P2 Analog Board)

025-43690-000

486157
649B0903H02

2

13

CORCOM RF Line Filter #5VR1

025-43691-000

467096
333Q0001418

3

CONTROL CENTER COMPONENTS
