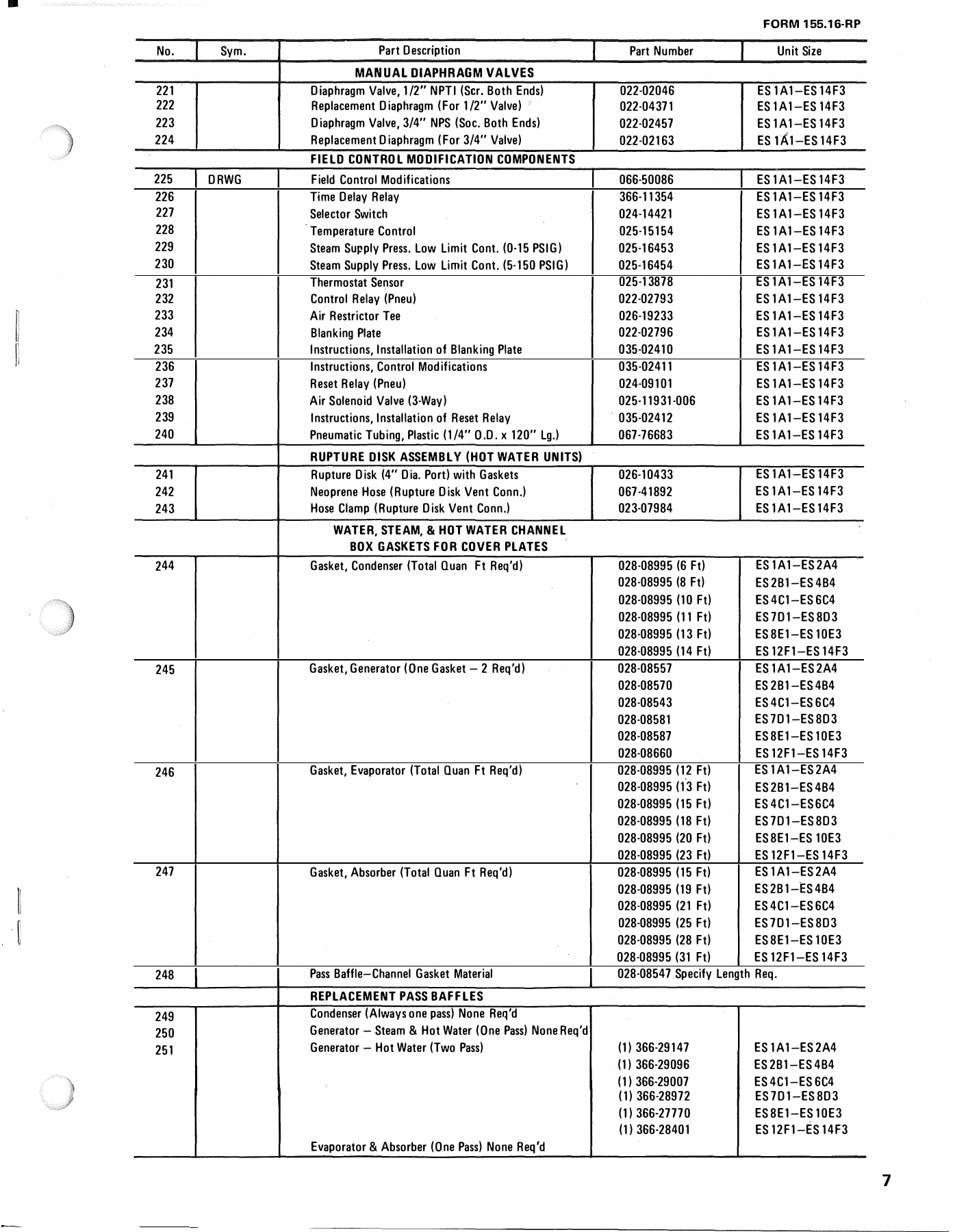

FORM 155.16-RP
No.
Sym.
Part Description
Part Number
Unit Size
MANUAL DIAPHRAGM VALVES
221
Diaphragm Valve, 1/2" NPT I (Ser. Both Ends)
022-02046
ES 1A1-ES 14F3
222
Replacement Diaphragm (For 1/2" Valve)
022-04371
ES 1A1-ES 14F3
223
Diaphragm Valve, 3/4" NPS (Soc. Both Ends)
022-02457
ES1A1-ES14F3
224
Replacement Diaphragm (For 3/4" Valve)
022-02163
ES lA1-ES 14F3
FIELD CONTROL MODIFICATION COMPONENTS
225
DRWG
Field Control Modifications
066-50086
ES 1A1-ES 14F3
226
Time Delay Relay
366-11354
ES1A1-ES14F3
227
Selector Switch
024-14421
ES1A1-ES14F3
228
Temperature Control
025-15154
ES 1A1-ES 14F3
229
Steam Supply Press. Low Limit Cont. (0-15 PSIG)
025-16453
ES1A1-ES14F3
230
Steam Supply Press. Low Limit Cont. (5-150 PSI G)
025-16454
ES 1A1-ES 14F3
231
Thermostat Sensor
025-13878
ES1A1-ES14F3
232
Control Relay (Pneu)
022-02793
ES1A1-ES14F3
233
Air Restrictor Tee
026-19233
ES1A1-ES14F3
234
Blanking Plate
022-02796
ES 1A1-ES 14F3
235
Instructions, Installation of Blanking Plate
035-02410
ES 1A1-ES 14F3
236
Instructions, Control Modifications
035-02411
ES 1A1-ES 14F3
237
Reset Relay (Pneu)
024-09101
ES1A1-ES14F3
238
Air Solenoid Valve (3-Way)
025-11931-006
ES1A1-ES14F3
239
Instructions, Installation of Reset Relay
. 035-02412
ES 1A1-ES 14F3
240
Pneumatic Tubing, Plastic (1/4" O.D. x 120" Lg.)
067-76683
ES 1A1-ES 14F3
RUPTURE DISK ASSEMBLY (HOT WATER UNITS)
241
Rupture Disk (4" Dia. Port) with Gaskets
026-10433
ES 1A1-ES 14F3
242
Neoprene Hose (Rupture Disk Vent Conn.)
067-41892
ES 1A1-ES 14Fl
243
Hose Clamp (Rupture Disk Vent Conn.)
023-07984
ES 1A1-ES 14F3
WATER, STEAM, & HOT WATER CHANNEL
BOX GASKETS FOR COVER PLATES
244
Gasket, Condenser (Total Quan Ft Reqd)
028-08995 (6 Ft)
ES1A1-ES2A4
028-08995 (8 Ft)
ES2B1-ES4B4
028-08995 (10 Ft)
ES4C1-ES6C4
028-08995 (11 Ft)
ES7D1-ES8D3
028-08995 (13 Ft)
ES 8E1-ES 10E3
028-08995 (14 Ft)
ES12F1-ES14F3
245
Gasket, Generator (One Gasket - 2 Reqd)
028-08557
ES1A1-ES2A4
028-08570
ES 2B1-ES 4B4
028-08543
ES4C1-ES 6C4
028-08581
ES7D1-ES8D3
028-08587
ES8E1-ES 10E3
028-08660
ES12F1-ES14F3
246
Gasket, Evaporator (Total Quan Ft Reqd)
028-08995 (12 Ft)
ES1A1-ES2A4
028-08995 (1.3 Ft)
ES2Bl-ES4B4
028-08995 (15 Ft)
ES4C1-ES 6C4
028-08995 (18 Ft)
ES7D1-ES8D3
028-08995 (20 Ft)
ES8E1-ES 10E3
028-08995 (23 Ft)
ES12F1-ES14F3
247
Gasket, Absorber (Total Quan Ft Reqd)
028-08995 (15 Ft)
ES 1A1-ES2A4
028-08995 (19 Ft)
ES 2B 1-ES 4B4
028-08995 (21 Ft)
ES 4C1-ES 6C4
028-08995 (25 Ft)
ES7D1-ES8D3
028-08995 (28 Ft)
ES8E1-ES 10E3
028-08995 (31 Ft)
ES12F1-ES14F3
248
Pass Baffle-Channel Gasket Material
028-08547 Specify Length Req.
REPLACEMENT PASS BAFFLES
249
Condenser (Always one pass) None Reqd
250
Generator - Steam & Hot Water (One Pass) None Reqd
251
Generator - Hot Water (Two Pass)
(1) 366-29147
ES1A1-ES2A4
(1) 366-29096
ES2B1-ES4B4
(1) 366-29007
ES4C1-ES 6C4
( 1) 366-28972
ES7D1-ES8D3
(1) 366-27770
ES8E1-ES 10E3
(1) 366-28401
ES12F1-ES14F3
Evaporator & Absorber (One Pass) None Reqd
7
