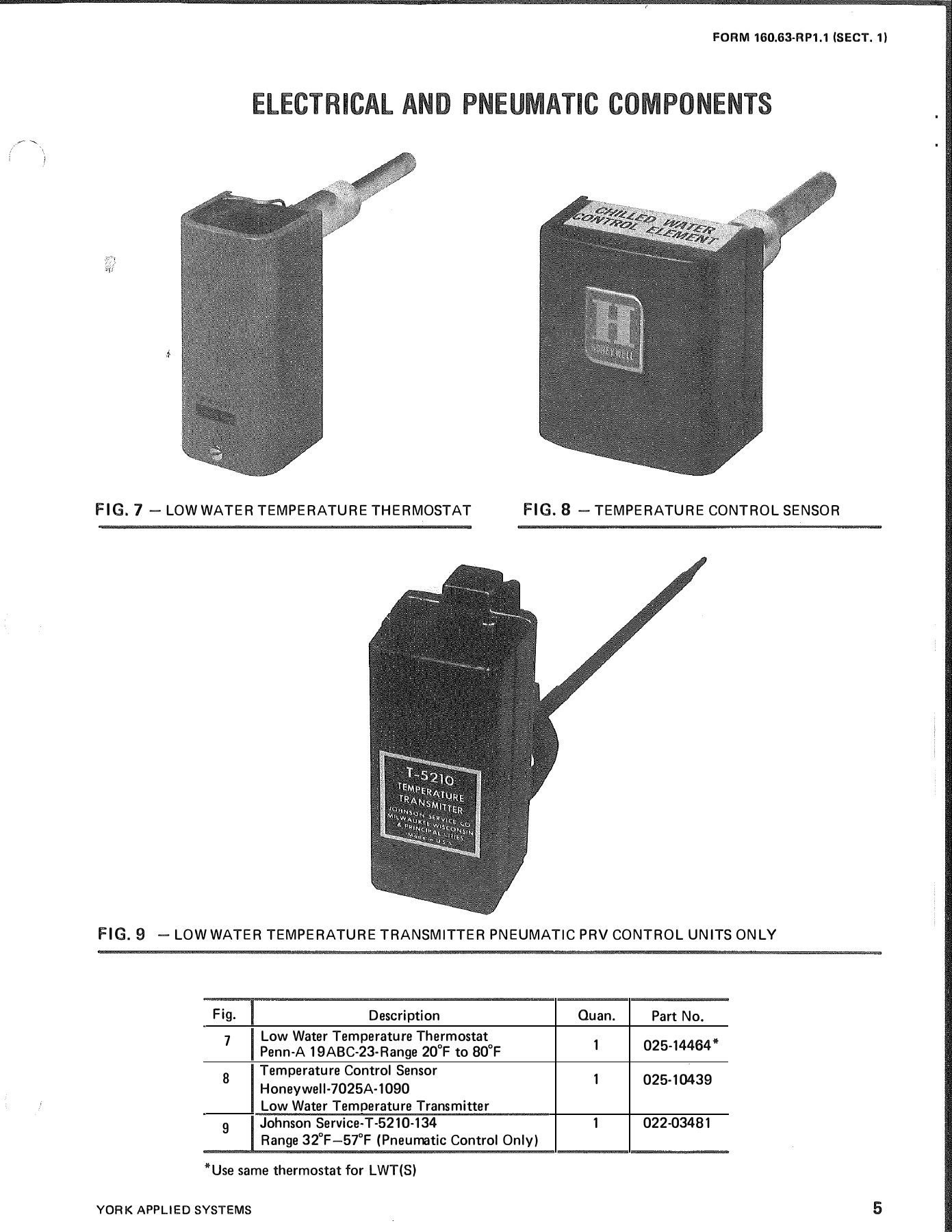

FORM 160.63-RP1.1 (SECT. 1)
ELECTRICAL AND PNEUMATIC COMPONENTS
FIG. 7
-LOW WATER TEMPERATURE THERMOSTAT
FIG. 8
-TEMPERATURE CONTROL SENSOR
FIG. 9
-LOW WATER TEMPERATURE TRANSMITTER PNEUMATIC PRV CONTROL UNITS ONLY
Fig.
Description
Quan.
Part No.
7
Low Water Temperature Thermostat
1
025-14464*
Penn-A 19ABC-23-Range 20
°
F to 80
°
F
8
Temperature Control Sensor
1
025-10439
Honeywell-7025A-1090
Low Water Temoerature Transmitter
9
Johnson Service-T-5210-134
1
022-03481
Range 32
°
F-57
°
F (Pneumatic Control Only)
*Use same thermostat for LWT(S)
YORK APPLIED SYSTEMS
5
