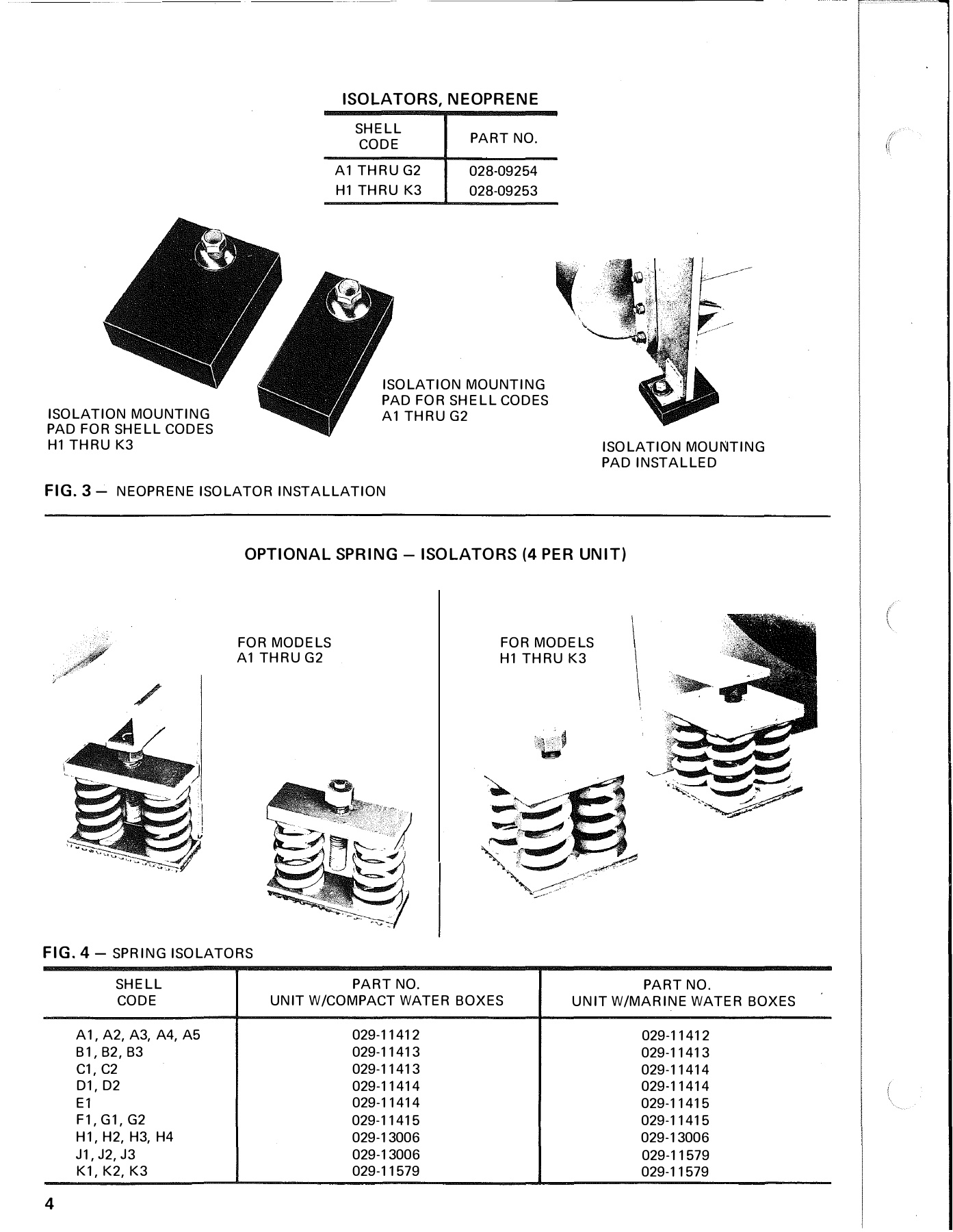

ISOLATION MOUNTING

PAD  FOR SHELL CODES

H1 THRU  K3

ISOLATORS, NEOPRENE

SHELL

CODE

A1 THRU G2

H1 THRU  K3

PART NO.

028-09254
028-09253

ISOLATION MOUNTING

PAD  FOR SHELL CODES

A1 THRU G2

ISOLATION MOUNTING

PAD INSTALLED

FIG. 3

- NEOPRENE ISOLATOR INSTALLATION

OPTIONAL SPRING

-

ISOLATORS

(4

PER UNIT)

FOR MODELS

A1 THRU G2

}!(�,,

:

)

� .... .  �-1-1

-¼ �

FOR MODELS

H1 THRU  K3

FIG. 4

- SPRING ISOLATORS

4

SHELL

CODE

A1, A2, A3, A4, A5

B1,B2,B3

C1, C2

D1, D2

El

F1,G1,G2

H1, H2, H3, H4
J1,J2,J3

K1, K2, K3

PART NO.

UNIT W/COMPACT WATER BOXES

029-11412

029-11413

029-11413

029-11414

029-11414
029-11415
029-13006
029-13006
029-11579

PART NO.

UNIT  W/MARINE  WATER BOXES

029-11412

029-11413

029-11414
029-11414

029-11415
029-11415
029-13006

029-11579

029-11579
