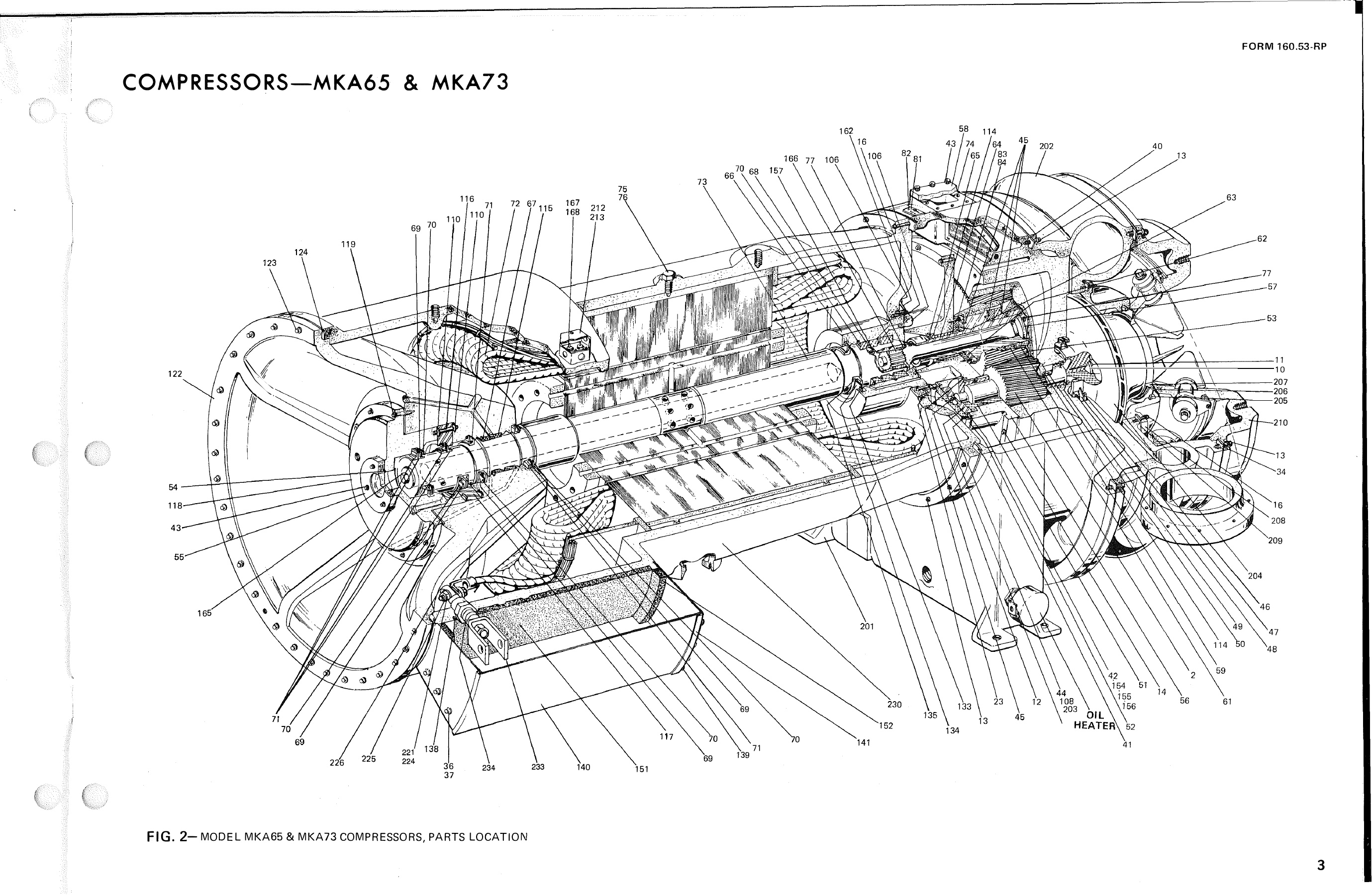

OT  TURBOPAK  SYSTEM  PARTS

YORI< DIVISION  BORG-WARNER

YORI<  TURBOPAl<-MODEL OT

FORM  160.61-RP

DETAIL  "A"

DETAIL "B"

COMPRESSOR

RECEIVER

DETAIL "E"

CONTROL

CENTER

NOTE:  SOLENOID VALVE

SUCTION

CONNECTION

3

DETAIL  "C"

TO

COMPR�I

SUMP

C

14-

ON LATEST  PRODUCTION

MODELS ONLY.

FIG. 3-

TURBOPAI< SYSTEM DETAILS

..,

DETAIL  "D"

18

TRANSFER CONDENSER

)

DUAL RELIEF VALVES

=-

�

11

__  /

�

1" PIPE

RECEIVER

SUCTION

CONN

ANGLE ST

BURSTING DISC

ASSEMBLY

VA

10

/4  ·  (;:j:w

TRANSFER UNIT

DETAIL  "F"

Note:  Accumulator on latest production models only.

Models

Item

Part Description

OT 670 thru OT 770

OT 820 thru OT 920

OT 980 thru OT 1030

Part No.

Quan.

Part No.

Quan.

Part No.

Quan.

1

Isolator, Control Panel

028-02162

3

028-02162

3

028-02162

3

2

Gasket,  Discharge

070-12208

1

070-12208

1

070-12208

1

3

Gasket Suction

070-10632

1

070-10632

1

070-10632

1

Connection

(12")

( 14")

(14")

4

Coupling  Dresser

023-07146

1

023-07145

1

023-07145

1

5

Dehydrator

026-13508

1

026-13508

1

026-13508

1

6

Valve, Stop

022-00086

1

022-00086

1

022-00086

1

7

Valve, Stop

022-01873

2

022-01873

2

022-01873

2

8

Valve, Stop

022-00016

1

022-00016

1

022-00016

1

9

Coupling  Dresser

023-07734

1

023-07734

1

023-07734

1

10

Disc, Bursting

367-23795

1

367-23795

1

367-23795

1

11

Valve, HC Type

468-09800

2

468-09800

2

468-09800

2

12

Valve, Angle  Stop

022-03673

1

022-03673

1

022-03673

1

13

Valve

468-07881

1

468-07885

1

468-07885

1

14

Valve Stop, Globe

022-03709

1

022-03709

1

022-03709

1

15

Valve,  Stop

022-00695

1

022-00695

1

022-00695

1

16

Valve, Dual Stop

468-08065

1

468-08065

1

468-08065

1

17

Indicator,  Liquid  Level

367-67997-012

1

367-67997-015

1

367-67997-015

1

18

Transfer Condenser

026-10001

1

026-10001

1

026-10001

1

19

Valve, Solenoid

025-16914

1

025-16914

1

025-16914

1

20

Accumulator

026-17983

1

026-17983

1

026-17983

1

21

Switch,  Float

024-16762

1

024-16762

1

024-16762

1

3
