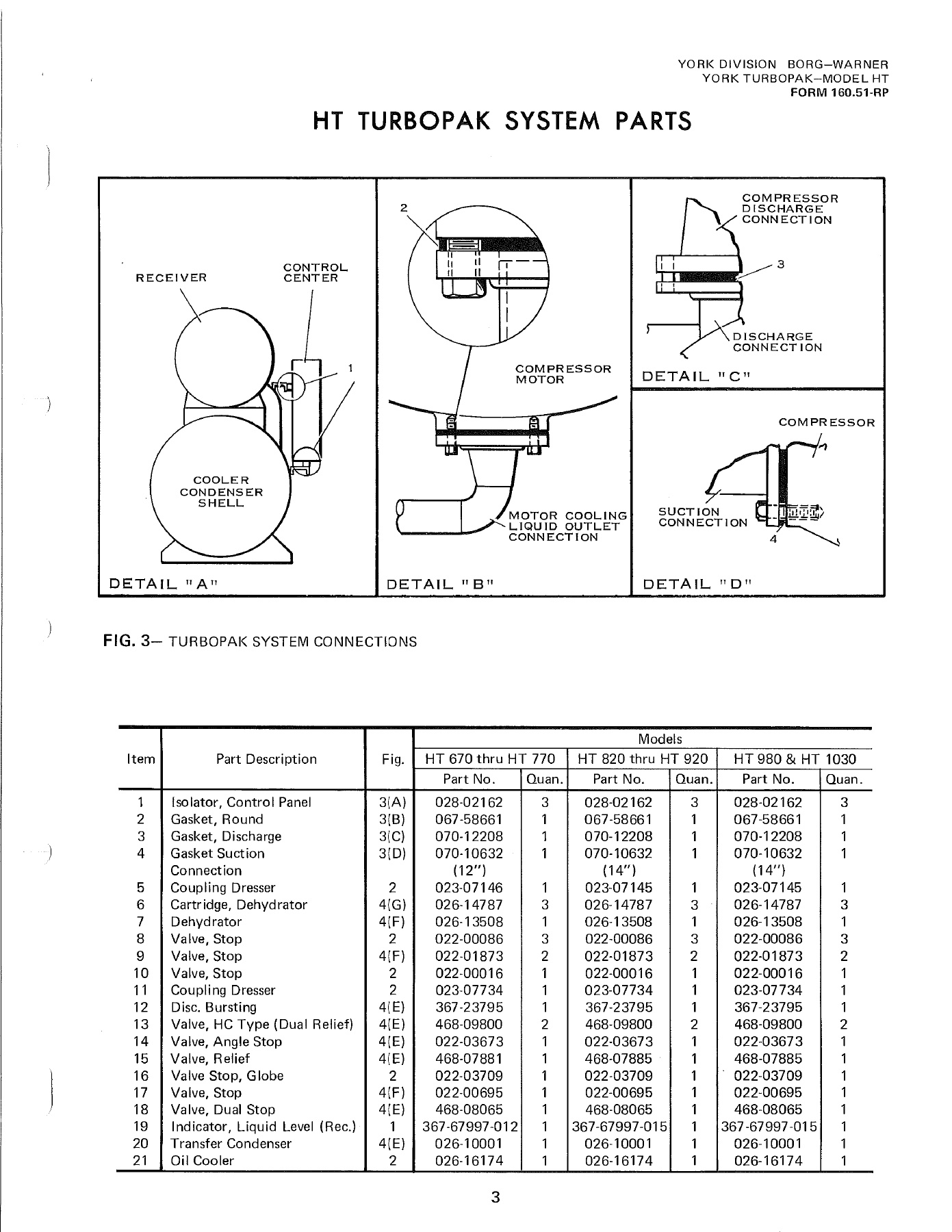

YORK  DIVISION  BORG-WARNER

YORK TURBOPAK-MODEL HT

FORM 160.51-RP

HT  TURBOPAK  SYSTEM  PARTS

RECEIVER

COOLER

CONDENSER

SHELL

DETAIL

Tl

ATT

CONTROL

CENTER

DETAIL

TT

B"

FIG.  3-

TURBOPAI< SYSTEM CONNECTIONS

Item

Part Description

Fig.  HT 670 thru HT 770

Part No.

Quan.

1

Isolator, Control  Panel

3(A)

028-02162

3

2

Gasket, Round

3(8)

067-58661

1

3

Gasket, Discharge

3(C)

070-12208

1

4

Gasket Suction

3(0)

070-10632

1

Connection

(12")

5

Coupling Dresser

2

023-07146

1

6

Cartridge, Dehydrator

4(G)

026-14787

3

7

Dehydrator

4(F)

026-13508

1

8

Valve, Stop

2

022-00086

3

9

Valve, Stop

4(F)

022-01873

2

10  Valve, Stop

2

022-00016

1

11

Coupling Dresser

2

023-07734

1

12  Disc. Bursting

4(E)

367-23795

1

13

Valve,  HC Type (Dual Relief)

4(E)

468-09800

2

14  Valve, Angle  Stop

4(E)

022-03673

1

15

Valve, Relief

4(E)

468-07881

1

16  Valve Stop, Globe

2

022-03709

1

17

Valve,  Stop

4(F)

022-00695

1

18

Valve, Dual Stop

4(E)

468-08065

1

19

Indicator,  Liquid  Level  (Rec.)

1

367-67997-012

1

20  Transfer Condenser

4(E)

026-10001

1

21

Oil Cooler

2

026-16174

1

3

COMPRESSOR

DISCHARGE

CONNECTION

DETAIL  TT e

n

COMPRESSOR

DETAIL

Tl

o

n

Models

HT 820 thru  HT 920

HT 980 &  HT  1030

Part No.

Quan.

Part No.

Quan.

028-02162

3

028-02162

3

067-58661

1

067-58661

1

070-12208

1

070-12208

1

070-10632

1

070-10632

1

(14")

( 14")

023-07145

1

023-07145

1

026-14787

3

026-14787

3

026-13508

1

026-13508

1

022-00086

3

022-00086

3

022-01873

2

022-01873

2

022-00016

1

022-00016

1

023-07734

1

023-07734

1

367-23795

1

367-23795

1

468-09800

2

468-09800

2

022-03673

1

022-03673

1

468-07885

1

468-07885

1

022-03709

1

022-03709

1

022-00695

1

022-00695

1

468-08065

1

468-08065

1

367-67997-015

1

367-67997-015

1

026-10001

1

026-10001

1

026-16174

1

026-16174

1
