COOLERS  AND  CONDENSERS

SEE DETAIL "A"

�

Q

I  I

Item

Part Description

1

Gasket, Orifice Plate

2

Gland, Sight Glass

3

Gasket, Sight Glass

4

Glass, Sight

5

Gasket, Bulb

6

Nut, Hex Hvy. 3/8

7

Screw Mach Flat Slot

No. 10 X 1/2

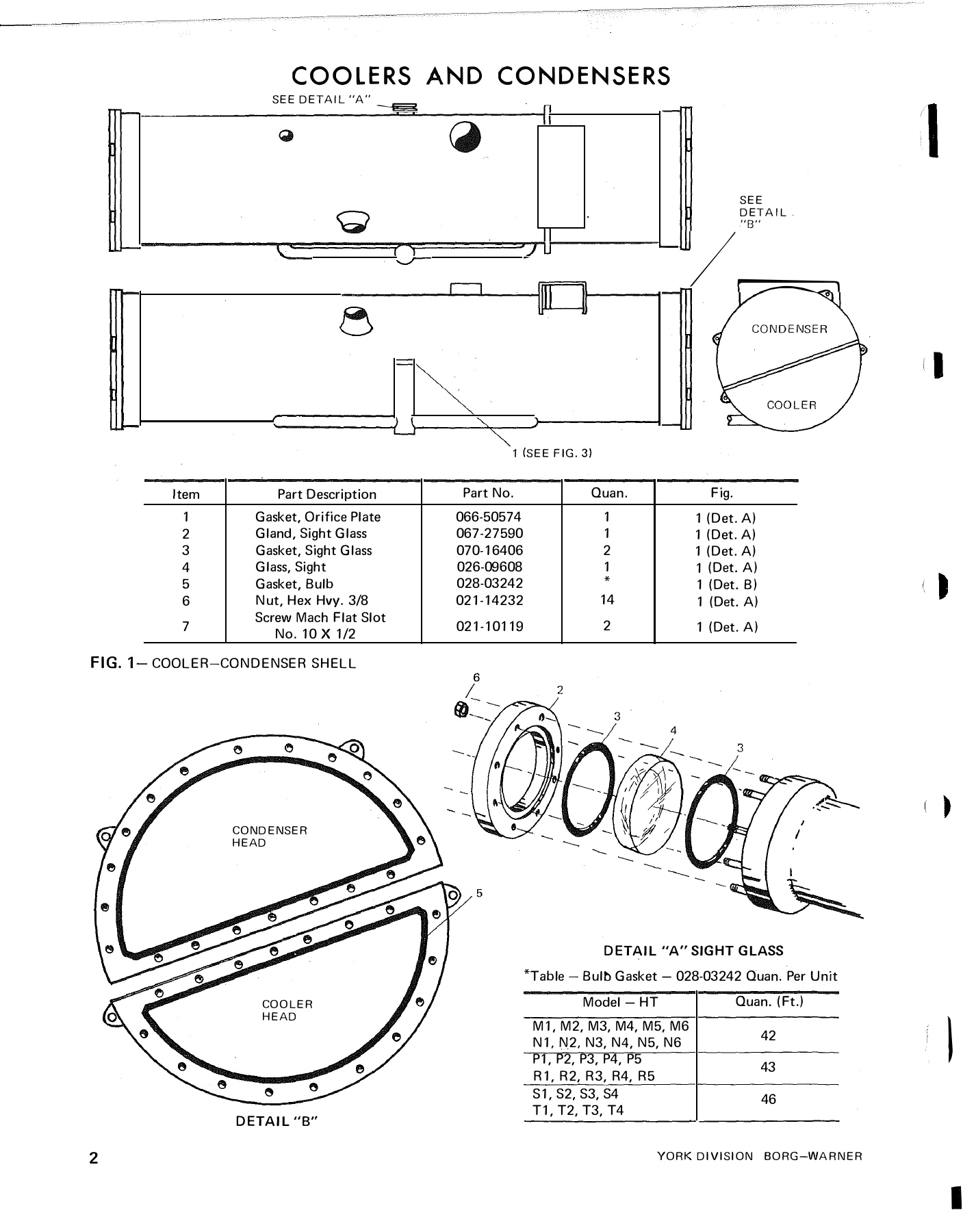

FIG.  1-

COOLER-CONDENSER SHELL

2

CONDENSER

HEAD

COOLER

HEAD

DETAIL "B"

�

II

II

J

-

SEE

DETAIL

"B"

1/ �

1  (SEE FIG. 3)

Part No.

066-50574

067-27590

070-16406

026-09608

028-03242

021-14232
021-10119

Quan.

Fig.

1

1 (Det. A)

1

1 (Det. A)

2

1 (Det. A)

1

1 (Det. A)

*

1  (Det.  B)

14

1  (Det. A)

2

1  (Det. A)

DETAIL "A" SIGHT GLASS

*Table - Bulb Gasket - 028-03242 Quan. Per Unit

Model - HT

M1,M2,M3,M4,M5,M6

N1,N2,N3,N4,N5,N6

P1, P2, P3, P4, P5

R1, R2, R3, R4, R5

S1,S2,S3,S4

T1, T2, T3, T4

Quan.  (Ft.)

42

43

46

YORK DIVISION  BORG-WARNER
