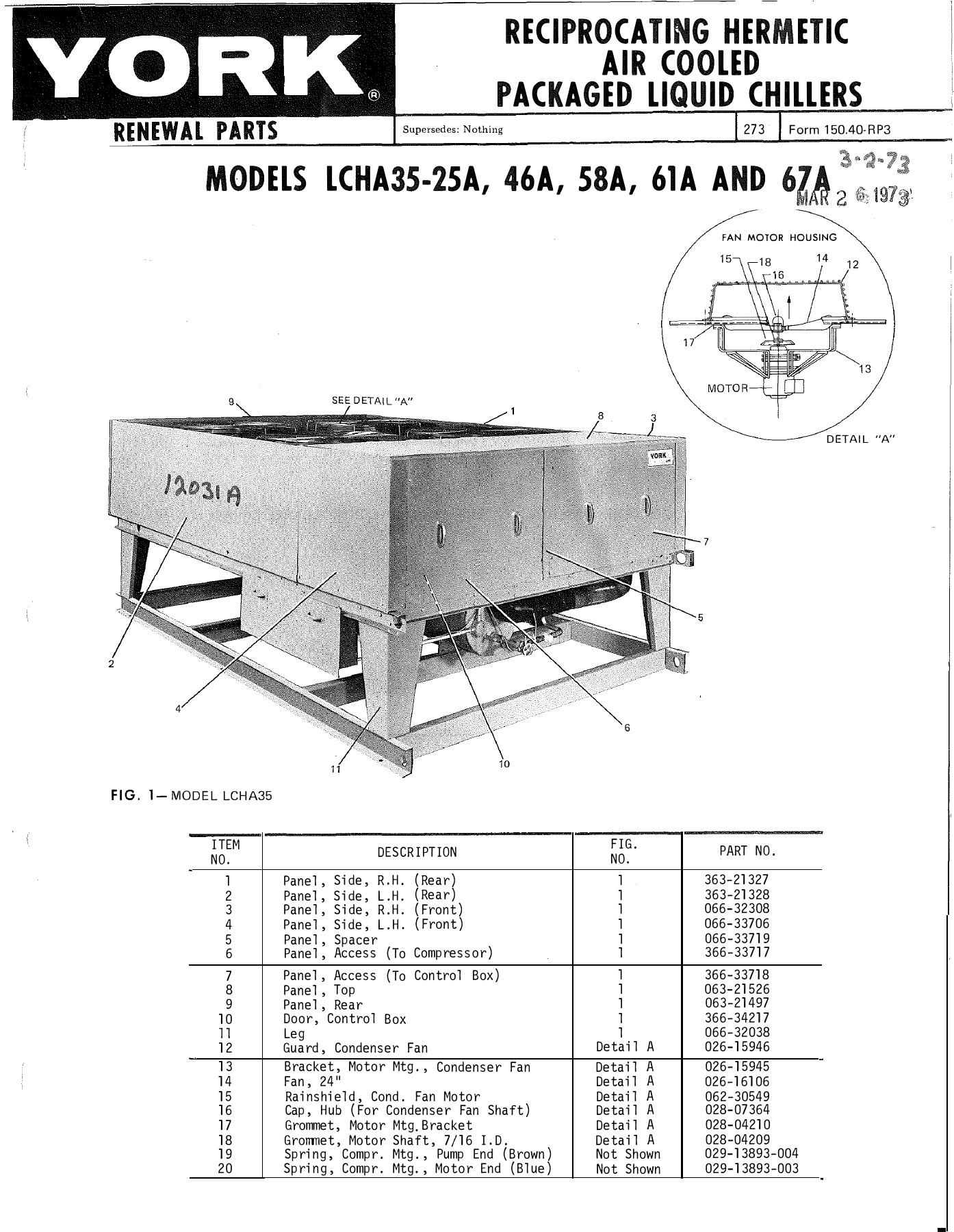

RECIPROCATING HERMETIC

AIR COOLED

PACKAGED LIQUID CHILLERS

Supersedes:  Nothing

273  Form

150.40-RP3

MODELS  LCHA35-2SA,  46A, SSA,  61 A AND

6lA

2

FAN  MOTOR  HOUSING

17

DETAIL  "A"

FIG.  1-

MODEL  LCHA35

ITEM

DESCRIPTION

FIG.

PART  NO.

NO.

NO.

l

Panel ,  Si de,  R.H.  (Rear)

l

363-21327

2

Panel,  Si de,  L .H.  (Rear)

l

363-21328

3

Panel ,  Si de,  R.H.  (Front)

l

066-32308

4

Panel ,  Side,  L.H.  (Front)

l

066-33706

5

Panel ,  Spacer

l

066-33719

6

Panel ,  Access  (To  Compressor)

l

366-33717

7

Panel ,  Access  (To  Control  Box)

l

366-33718

8

Panel ,  Top

l

063-21526

9

Panel,  Rear

l

063-21497

10

Door,  Control  Box

l

366-34217

ll

Leg

l

066-32038

12

Guard,  Condenser  Fan

Detail  A

026-15946

13

Bracket,  Motor  Mtg.,  Condenser  Fan

Detail A

026-15945

14

Fan,  24"

Detail  A

026-16106

15

Rainshield,  Cond.  Fan  Motor

Detail A

062-30549

16

Cap,  Hub  (For  Condenser  Fan  Shaft)

Detail A

028-07364

17

Grommet,  Motor  Mtg.Bracket

Detail A

028-04210

18

Grommet,  Motor  Shaft,  7/16  I.D.

Detail  A

028-04209

19

Spring,  Compr.  Mtg.,  Pump  End  (Brown)

Not  Shown

029-13893-004

20

Spring,  Compr.  Mtg.,  Motor  End  (Blue)

Not  Shown

029-13893-003
