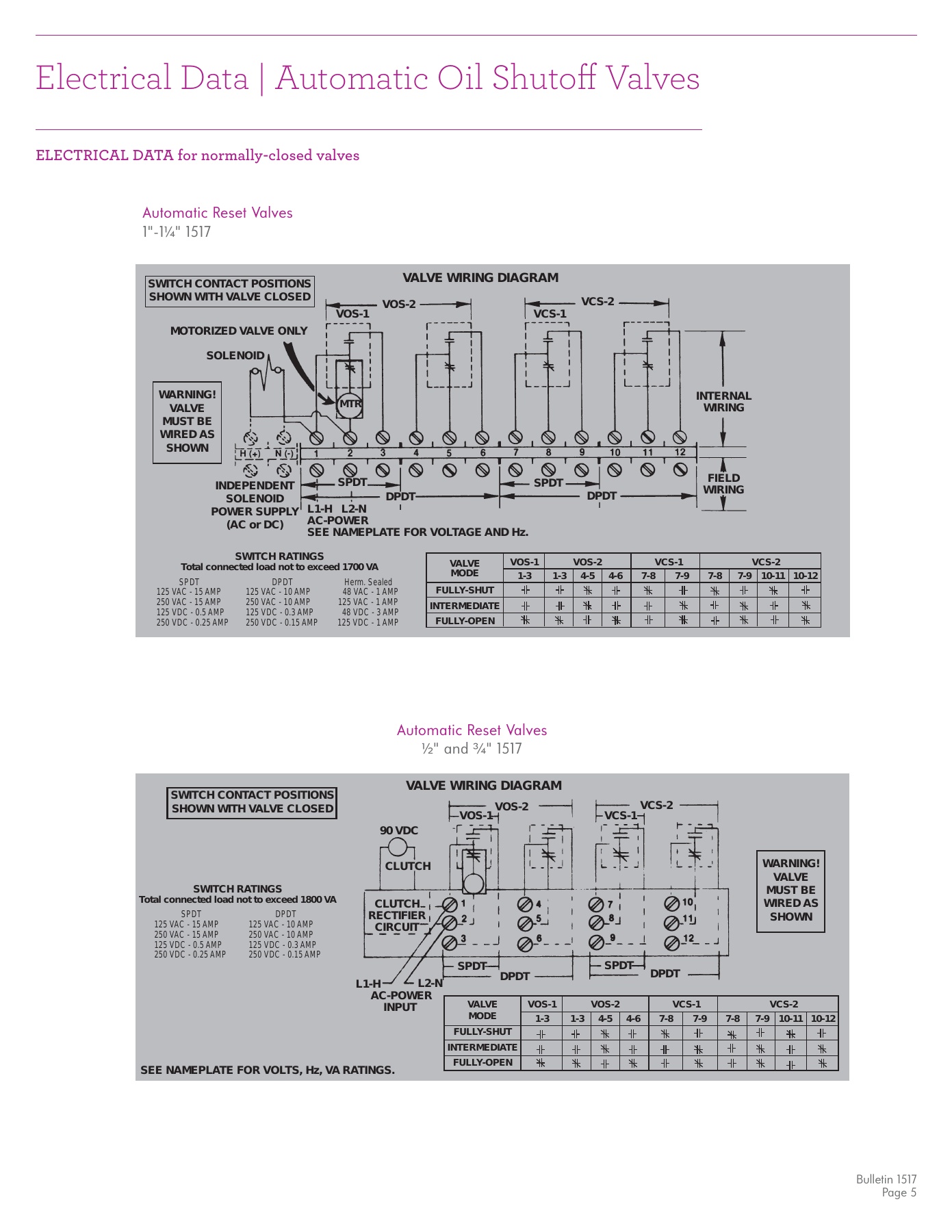

ELECTRICAL DATA for normally-closed valves

Automatic Reset Valves

1"-1¼  " 1517

Automatic Reset Valves

½  " and ¾

  " 1517

VALVE WIRING DIAGRAM

MOTORIZED VALVE ONLY

SOLENOID

SWITCH CONTACT POSITIONS

SHOWN WITH VALVE CLOSED

VOS-2

VCS-2

VOS-1

VCS-1

MTR

INDEPENDENT

SOLENOID

POWER SUPPLY

(AC or DC)

WARNING!

VALVE

MUST BE

WIRED AS

SHOWN

SPDT

DPDT

SPDT

DPDT

FIELD

WIRING

INTERNAL

WIRING

L1-H   L2-N
AC-POWER
SEE NAMEPLATE FOR VOLTAGE AND Hz.

SWITCH RATINGS

Total connected load not to exceed 1700 VA



 SPDT

DPDT

Herm.

Sealed

125 VAC - 15 AMP

125 VAC - 10 AMP

  48 VAC - 1 AMP

250 VAC - 15 AMP

250 VAC - 10 AMP

125 VAC - 1 AMP

125 VDC - 0.5 AMP

125 VDC - 0.3 AMP

  48 VDC - 3 AMP

250 VDC - 0.25 AMP

250 VDC - 0.15 AMP

125 VDC - 1 AMP

SWITCH CONTACT POSITIONS

SHOWN WITH VALVE CLOSED

VALVE WIRING DIAGRAM

WARNING!

VALVE

MUST BE

WIRED AS

SHOWN



VALVE VOS-1  VOS-2

VCS-1

VCS-2



MODE

1-3  1-3 4-5 4-6  7-8  7-9  7-8  7-9

10-11

10-12

  FULLY-SHUT

 INTERMEDIATE

 FULLY-OPEN



VALVE VOS-1  VOS-2

VCS-1

VCS-2

 MODE

1-3  1-3 4-5 4-6  7-8  7-9  7-8  7-9

10-11

10-12



FULLY-SHUT

 INTERMEDIATE

 FULLY-OPEN

SWITCH RATINGS

Total connected load not to exceed 1800 VA



 SPDT

DPDT



125 VAC - 15 AMP

125 VAC - 10 AMP



250 VAC - 15 AMP

250 VAC - 10 AMP



125 VDC - 0.5 AMP

125 VDC - 0.3 AMP



250 VDC - 0.25 AMP

250 VDC - 0.15 AMP

 AC-POWER

INPUT

L1-H

L2-N

SEE NAMEPLATE FOR VOLTS, Hz, VA RATINGS.

CLUTCH

RECTIFIER

CIRCUIT

CLUTCH

90 VDC

VCS-2

VOS-1

VCS-1

VOS-2

DPDT

DPDT

SPDT

SPDT

Bulletin 1517

Page 5

Electrical Data | Automatic Oil Shutoff  Valves

Catalog Combustion 2021 - Page 1409
