P
art Name
4384-16
4384-18
4384-20
4384-22
4384-24
4384-26
(1)
Air Disc (8 psig)
4-47756-1
4-47762-1
4-47834-1
4-47849-1
4-47864-1
4-47931-1
(1) Air Disc (2 psig)
4-25538-1
4-25541-1
4-25544-1
N/A
N/A
N/A
(2)
Retaining Bolt
4-14684-1
4-14684-1
4-14684-1
4-14684-1
4-14684-1
4-14684-1
(3)
Flat Washer
R970-7379-S
R970-7379-S
R970-7379-S
R970-7379-S
R970-7379-S R970-7379-S
(4)
Hex Nut
R510-2319-S
R510-2319-S
R510-2319-S
R510-2319-S
R510-2319-S
R510-2319-S
(5) Spin Vane Stabilizer (2 psig)
4-25537-1
2-25540-1
4-25543-1
N/A
N/A
N/A
Part Name
4384-8
4384-9
4384-10-A
4384-10-B
4384-12
4384-14
(1)
Air Disc (8 psig)
4-47715-1
4-47581-1
4-47722-1
4-47729-1
4-47735-1
4-47750-1
(1) Air Disc (2 psig)
4-25529-1
4-25532-1
4-26678-1
4-25535-1
4-26677-1
4-21610-1
(2)
Retaining Bolt
4-15276-1
4-15276-1
4-14684-1
4-14684-1
4-14684-1
4-14684-1
(3)
Flat Washer
R970-7294-S
R970-7294-S
R970-7379-S
R970-7379-S
R970-7379-S R970-7379-S
(4)
Hex Nut
R510-2259-S
R510-2259-S
R510-2319-S
R510-2319-S
R510-2319-S
R510-2319-S
(5) Spin Vane Stabilizer (2 psig)
4-25528-1
4-25531-1
4-29020-1
4-25534-1
4-29022-1
4-21608-1

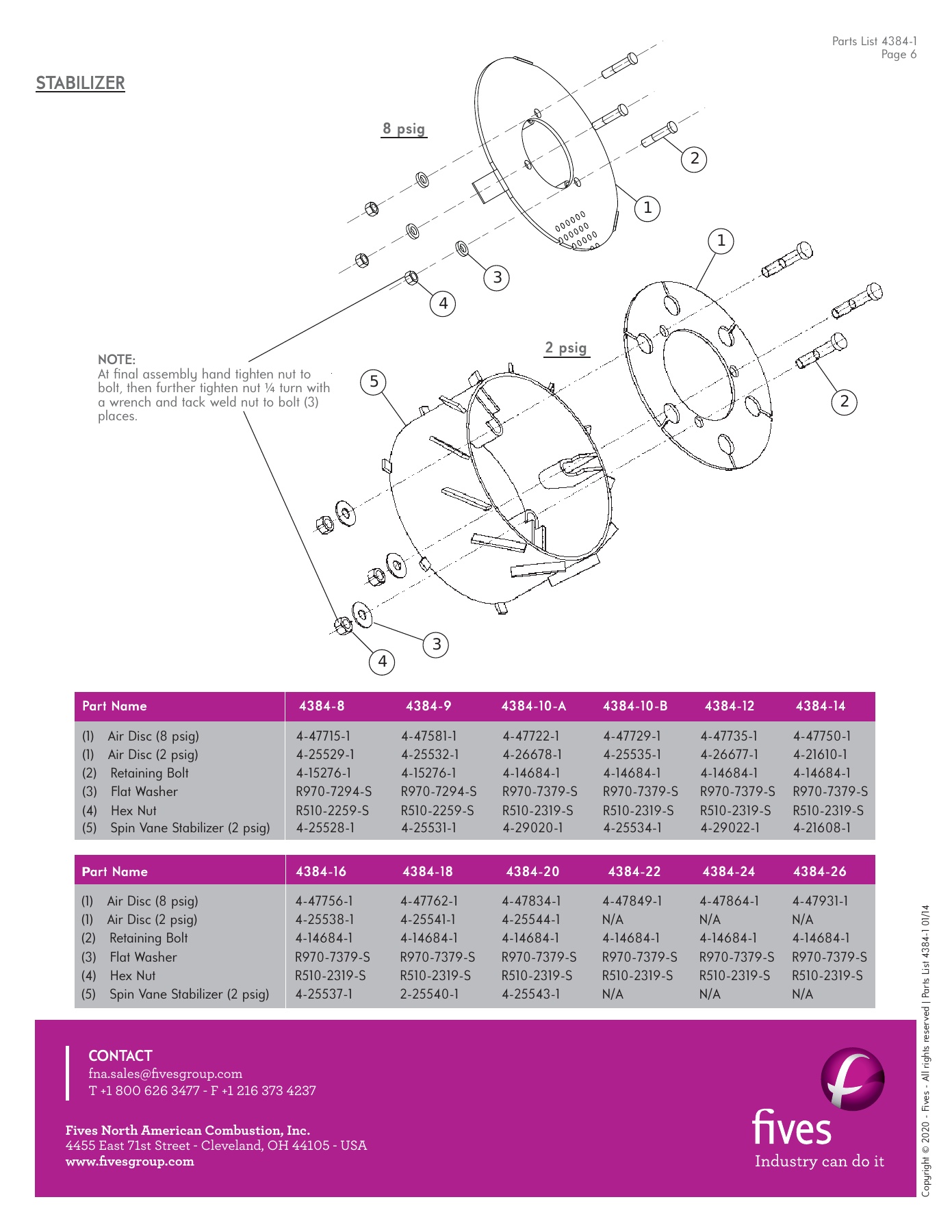

STABILIZER
NOTE:
At fi nal assembly hand tighten nut to
bolt, then further tighten nut
¼
turn with
a wrench and tack weld nut to bolt (3)
places.
Parts List 4384-1
Page 6
1
3
2
1
3
4
4
5
2
8 psig
2 psig
Cop
yr
igh
t © 2020 - F
iv
es - All r
igh
ts r
eser
ved | P
ar
ts List 4384-1 01/14
